¿cuál es la diferencia entre una válvula de mariposa de oblea y una válvula de mariposa de brida

Las válvulas de mariposa de oblea y las válvulas de mariposa de brida son dos tipos comunes de válvulas de mariposa. Ambos tipos de válvulas de mariposa tienen una gama muy amplia de aplicaciones, pero muchos amigos no pueden distinguir entre válvulas de mariposa de oblea y válvulas de mariposa con brida, y no saben la diferencia entre las dos. La oblea y la brida de la válvula de mariposa son dos métodos de conexión. En términos de precio, el tipo oblea es relativamente más barato, el precio es aproximadamente 2/3 de la brida.

Las válvulas tipo oblea tienen pernos más largos y requieren una mayor precisión de construcción. Si las bridas de ambos lados no están alineadas, los pernos estarán sujetos a una mayor fuerza de corte y la válvula es propensa a fugas.

Los pernos de válvula tipo oblea son generalmente relativamente largos. En condiciones de alta temperatura, la expansión del perno puede provocar fugas, por lo que no es adecuado para diámetros de tubería grandes en condiciones de alta temperatura. Además, las válvulas de mariposa de tipo oblea generalmente no se pueden utilizar al final de la tubería y en situaciones posteriores que necesitan desmontarse, porque cuando se desmonta la brida posterior, la válvula de tipo oblea se caerá. En este caso, la subconjunción deberá realizarse por separado. Para desmontarlo, la válvula de mariposa tipo brida no tiene los problemas anteriores, pero el coste será mayor.

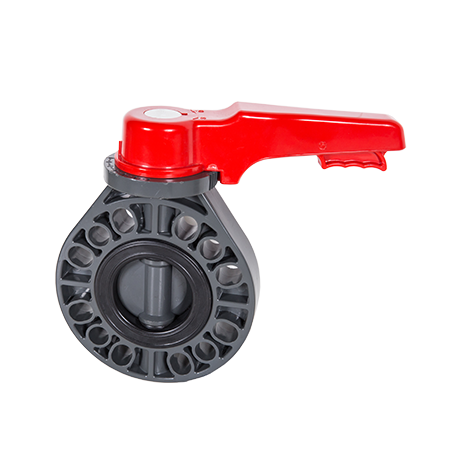

La válvula de mariposa de oblea no tiene bridas en ambos extremos del cuerpo de la válvula, solo unos pocos orificios para pernos guía, y la válvula está conectada con las bridas en ambos extremos mediante un juego de pernos/tuercas. Por el contrario, el desmontaje es más cómodo y el coste de la válvula es menor, pero la desventaja es que una superficie de sellado tiene un problema y ambas superficies de sellado deben desmontarse.

La válvula de mariposa tipo brida tiene bridas en ambos extremos del cuerpo de la válvula, que están conectadas con la brida de la tubería, y el sellado es relativamente más confiable, pero el costo de fabricación de la válvula es relativamente alto.
