Comprender por qué se utiliza el martillo de agua en las válvulas de retención

El golpe de ariete y el aumento de presión son problemas de los que hablan muchos ingenieros y operadores de plantas, especialmente en sistemas de tuberías químicos e industriales. En términos simples, el golpe de ariete ocurre cuando el flujo de líquido se detiene repentinamente o cambia de dirección. En las válvulas de retención, esto suele ocurrir cuando la válvula se cierra demasiado rápido y el fluido en movimiento no tiene adónde ir. El resultado es un pico de presión que puede viajar a través de la tubería, causando ruido, vibración y, a veces, daños a válvulas, tuberías y bombas.

En sistemas químicos que utilizan tuberías no metálicas como PVC-C, PVC-U, PVDF, PPH y FRPP, controlar las sobretensiones es aún más importante. Estos materiales ofrecen una fuerte resistencia a la corrosión, pero como todos los materiales para tuberías, todavía tienen límites de presión. Kaixin Pipeline Technologies se centra en diseñar válvulas y sistemas de tuberías que ayuden a los usuarios a gestionar estos desafíos en condiciones operativas reales.

El papel del diseño de válvulas de retención en el control de presión

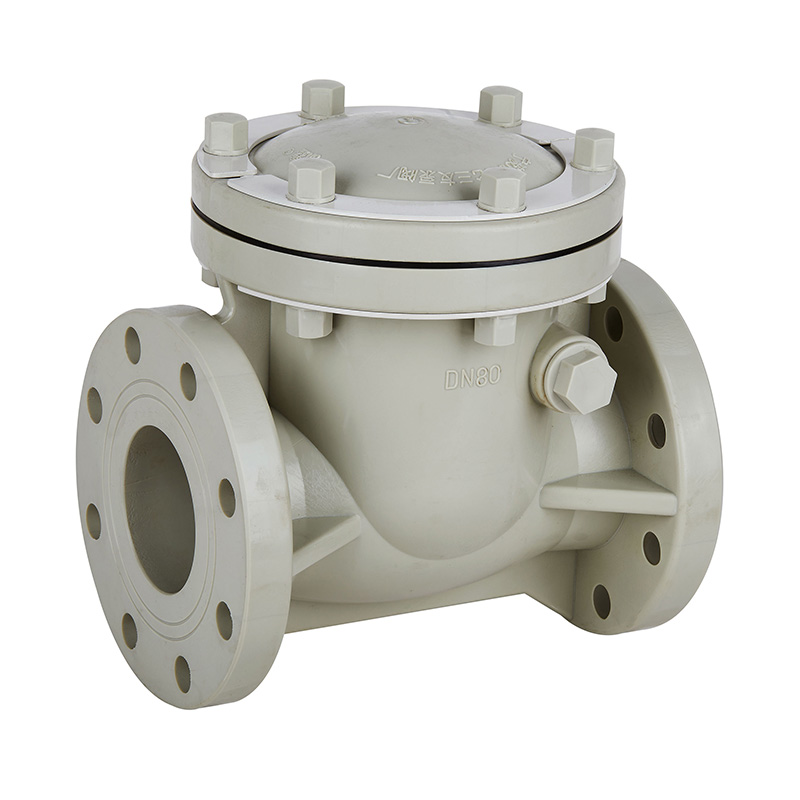

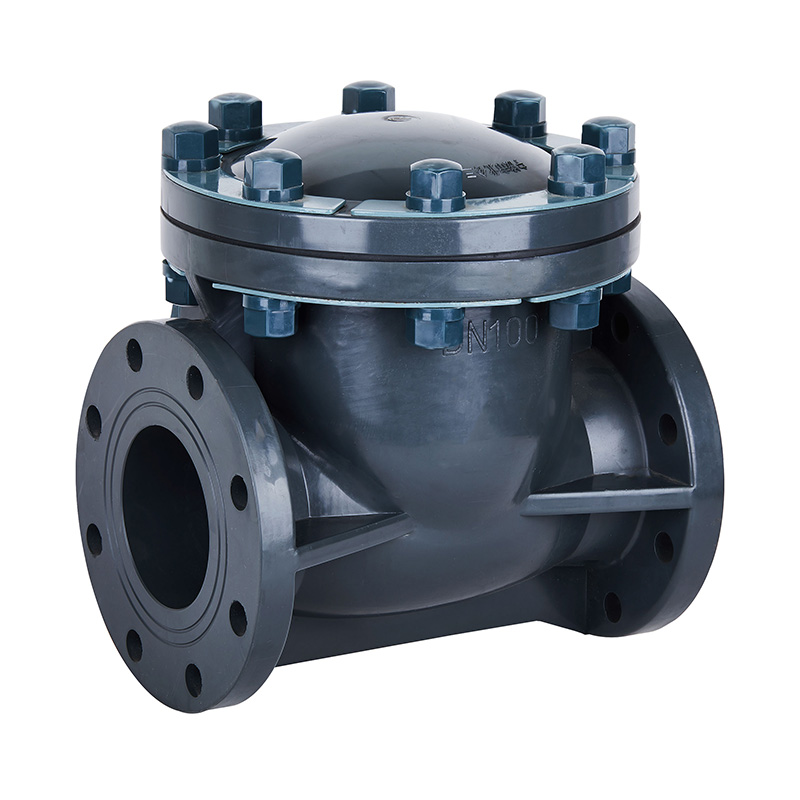

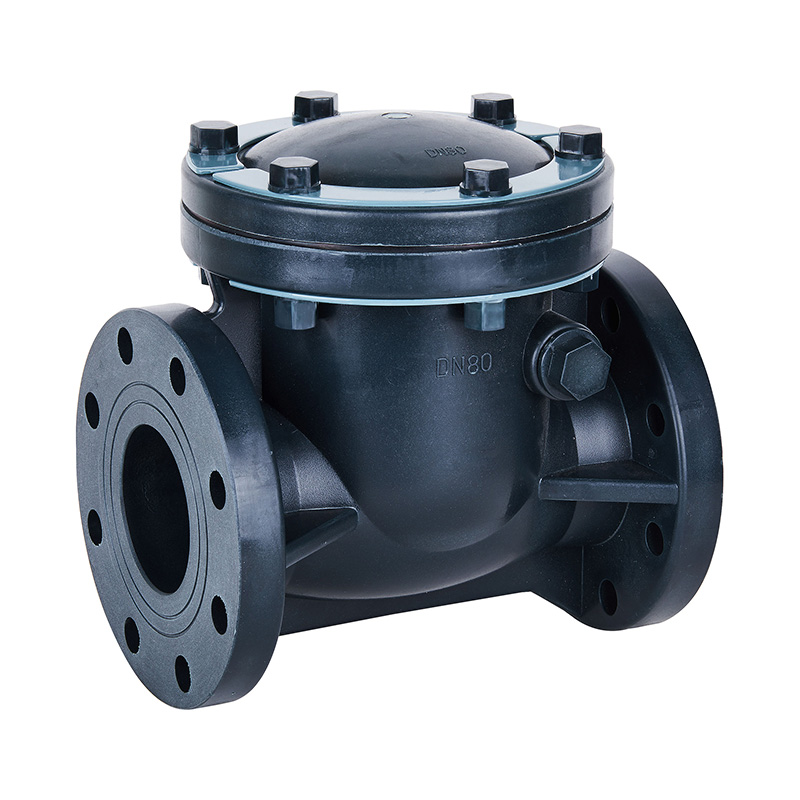

La estructura interna de una válvula de retención tiene un impacto directo en cómo se desarrollan las sobretensiones. Las válvulas de retención oscilantes tradicionales con discos grandes pueden cerrarse abruptamente cuando se invierte el flujo. Este cierre repentino aumenta el riesgo de golpe de ariete. Al ajustar el peso del disco, la posición de la bisagra y el ángulo de cierre, los fabricantes pueden reducir la velocidad de cierre y reducir el pico de presión.

Para sistemas de gran diámetro, como tuberías que utilizan tuberías DN800 o válvulas DN1000, incluso pequeños cambios en la velocidad del flujo pueden generar fuerzas de sobretensión significativas. Es por eso que los diseños modernos de válvulas de retención se centran en el movimiento controlado en lugar del simple comportamiento de apertura y cierre.

Uso de mecanismos de cierre amortiguados y suaves

Una forma eficaz de reducir el golpe de ariete es utilizar válvulas de retención con mecanismos de amortiguación o cierre suave. Estos diseños utilizan resortes, amortiguadores hidráulicos o discos guiados para ralentizar la acción de cierre. En lugar de cerrarse de golpe, la válvula se cierra gradualmente a medida que disminuye el flujo.

En aplicaciones químicas donde las condiciones de flujo pueden cambiar con frecuencia, las válvulas de retención de cierre suave ayudan a proteger tanto la válvula como las tuberías circundantes. Este enfoque se utiliza comúnmente en sistemas que transportan líquidos corrosivos, donde el acceso al mantenimiento puede ser limitado y la confiabilidad es una preocupación clave.

Selección de materiales y su influencia en el comportamiento ante sobretensiones

El material del cuerpo de la válvula de retención y de los componentes internos también afecta la forma en que se absorben las sobretensiones. Los materiales no metálicos como el PVDF y el FRPP tienen propiedades elásticas diferentes en comparación con el metal. Esta elasticidad puede absorber ligeramente las fluctuaciones de presión, pero debe considerarse cuidadosamente durante el diseño del sistema.

Kaixin Pipeline Technologies desarrolla válvulas de retención no metálicas que coinciden con el comportamiento de los sistemas de tuberías de plástico. Al alinear las características del material de la válvula con los materiales de la tubería, el sistema responde de manera más uniforme a los cambios de presión, reduciendo los puntos de tensión localizados.

Prácticas de diseño e instalación de tuberías

Incluso el mejor diseño de válvula de retención no puede evitar por completo el golpe de ariete si el diseño de la tubería no está planificado adecuadamente. Los recorridos largos y rectos, las altas velocidades de flujo y los cambios repentinos en el diámetro de las tuberías aumentan el riesgo de sobretensiones. Instalar válvulas de retención demasiado lejos de las bombas o en orientaciones incorrectas también puede empeorar el problema.

En las plantas químicas, las válvulas suelen instalarse en espacios reducidos. Prestar especial atención a la posición de la válvula, la dirección del flujo y las estructuras de soporte ayuda a minimizar la vibración y el choque de presión. Las prácticas de instalación siempre deben coincidir con las recomendaciones del fabricante de la válvula.

Control de la velocidad del flujo para reducir la energía de sobretensión

La velocidad del flujo juega un papel importante en la fuerza con la que se produce un aumento de presión. Las velocidades más altas significan más energía cinética, lo que se traduce en un golpe de ariete más fuerte cuando el flujo se detiene. Al diseñar sistemas con velocidades de flujo moderadas, los ingenieros pueden reducir significativamente el riesgo de sobretensiones.

Esto es especialmente relevante en tuberías no metálicas de gran diámetro. El uso de válvulas y tuberías de retención de tamaño adecuado ayuda a mantener condiciones de flujo equilibradas y evita tensiones innecesarias en el sistema.

Combinación de válvulas de retención con dispositivos de protección contra sobretensiones

En algunos sistemas, las válvulas de retención por sí solas no son suficientes para controlar las sobretensiones. Se pueden utilizar dispositivos adicionales como cámaras de aire, tanques de compensación o válvulas de alivio de presión junto con válvulas de retención. Estos componentes absorben el exceso de presión y lo liberan de forma controlada.

En aplicaciones químicas donde la estabilidad del proceso es fundamental, la combinación de múltiples métodos de protección proporciona una capa adicional de seguridad. Este enfoque se utiliza a menudo en sistemas con arranques y paradas frecuentes de la bomba.

Comparación de los tipos de válvulas de retención y su impacto en el martillo de agua

Los diferentes tipos de válvulas de retención se comportan de manera diferente en condiciones de flujo cambiantes. Comprender estas diferencias ayuda a los usuarios a elegir la solución adecuada para su sistema.

Consideraciones de mantenimiento y rendimiento a largo plazo

Con el tiempo, el desgaste y los depósitos pueden cambiar la forma en que se cierra una válvula de retención. El aumento de la fricción o la desalineación pueden provocar un cierre retardado o desigual, lo que aumenta el riesgo de picos de presión. La inspección y el mantenimiento periódicos ayudan a garantizar que la válvula siga funcionando según lo previsto.

En entornos corrosivos, elegir materiales que resistan el ataque químico ayuda a mantener un funcionamiento suave de la válvula. Kaixin Pipeline Technologies diseña válvulas de retención teniendo en cuenta la estabilidad a largo plazo, lo que ayuda a los usuarios a mantener un rendimiento constante con el mantenimiento de rutina.

Adaptación de la selección de la válvula de retención a las condiciones reales de funcionamiento

Reducir el golpe de ariete no se trata de una solución única, sino de adaptar el diseño de la válvula de retención a las condiciones reales de funcionamiento. Factores como el tipo de fluido, la temperatura, el rango de presión, el material de la tubería y el diseño del sistema influyen.

Para los sistemas químicos que utilizan válvulas y tuberías no metálicas, una combinación bien adaptada de selección de materiales, estructura de válvulas y prácticas de instalación proporciona un mejor control sobre las sobretensiones. Este enfoque favorece una operación más segura y una vida útil más larga en todo el sistema de tuberías.

P: ¿Cómo ayudan las válvulas de retención en tuberías químicas a proteger las bombas y los equipos posteriores?

R: En los sistemas de tuberías químicas, se utilizan válvulas de retención para evitar el flujo inverso que puede ocurrir durante el apagado de la bomba o la fluctuación de presión. Al bloquear el reflujo, ayudan a reducir el riesgo de daños a la bomba, desgaste del sello y contaminación de los equipos aguas arriba, lo cual es especialmente importante cuando se manipulan medios corrosivos.

P: ¿Qué factores se deben tener en cuenta al seleccionar válvulas de retención para fluidos corrosivos?

R: La compatibilidad de materiales es una preocupación principal cuando se trata de fluidos corrosivos. Las válvulas de retención fabricadas con PVC-C, PVC-U, PVDF, PPH o FRPP se seleccionan comúnmente en función de la resistencia química, la temperatura de funcionamiento y las condiciones de presión. Hacer coincidir el material de la válvula con el sistema de tuberías ayuda a mantener un funcionamiento estable a largo plazo.

P: ¿Cómo funcionan las válvulas de retención no metálicas en sistemas de tuberías de gran diámetro?

R: En tuberías de gran diámetro, las válvulas de retención no metálicas están diseñadas para equilibrar el control del flujo y la estabilidad estructural. Los cuerpos de válvula y los componentes internos diseñados adecuadamente les permiten manejar volúmenes de flujo más altos mientras mantienen un comportamiento de cierre controlado, lo que ayuda a reducir la vibración y la fluctuación de presión en el sistema.

P: ¿Se pueden personalizar las válvulas de retención para diferentes orientaciones de instalación?

R: Sí, las válvulas de retención se pueden diseñar para adaptarse a la instalación horizontal o vertical según los requisitos del sistema. Seleccionar la estructura y orientación correctas garantiza que el disco o placa de la válvula se mueva suavemente con el flujo, lo que favorece un funcionamiento confiable en diferentes condiciones del proceso.

P: ¿Cómo influye el diseño de la válvula de retención en los requisitos de mantenimiento?

R: La estructura interna de una válvula de retención afecta directamente los patrones de desgaste y la frecuencia de mantenimiento. Los diseños con discos guiados o trayectorias de flujo simplificadas tienden a reducir el desgaste desigual y la acumulación, lo que hace que la inspección y el mantenimiento de rutina sean más manejables en entornos de procesamiento químico.

P: ¿Qué papel desempeñan las válvulas de retención en el mantenimiento de la estabilidad del proceso?

R: Al evitar un flujo inverso no deseado, las válvulas de retención ayudan a mantener una presión y una dirección de flujo estables en toda la tubería. Esta estabilidad es importante en procesos químicos donde las condiciones operativas consistentes respaldan la calidad del producto y reducen la probabilidad de paradas no planificadas.

P: ¿Cómo se pueden integrar las válvulas de retención con otros componentes de tuberías no metálicos?

R: Las válvulas de retención generalmente se seleccionan para que coincidan con el mismo sistema de materiales que las tuberías y los accesorios. El uso de componentes no metálicos compatibles ayuda a garantizar una expansión térmica uniforme, resistencia química y rendimiento de presión en toda la tubería, lo que respalda una integración confiable del sistema.
