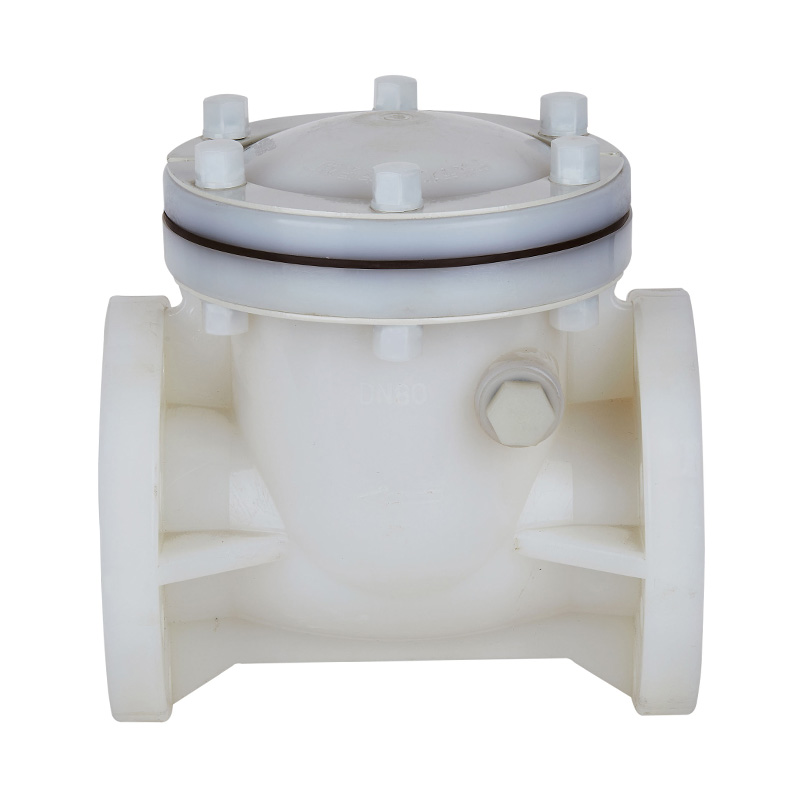

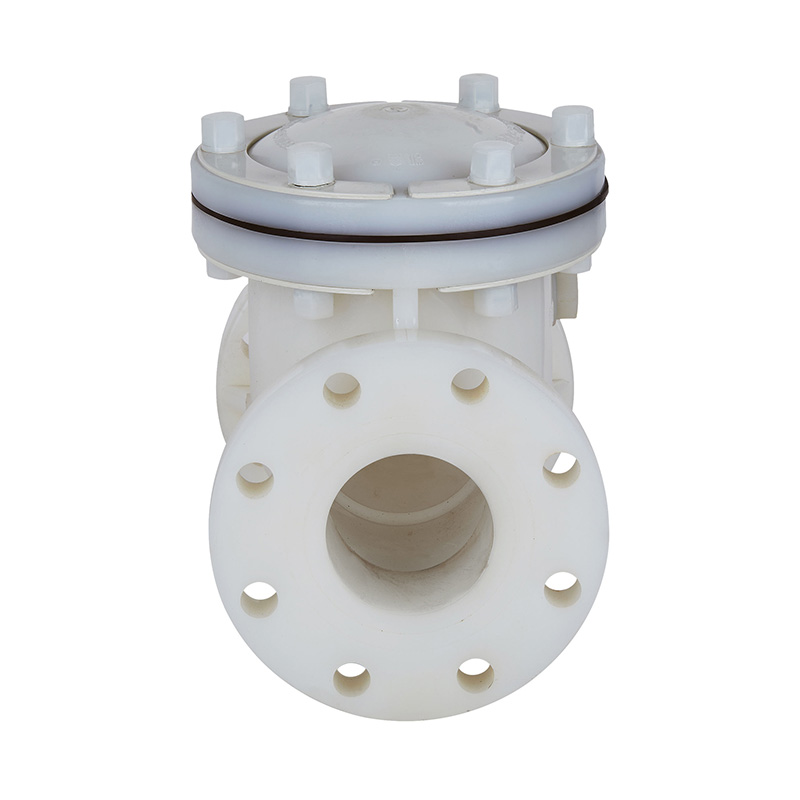

Válvula de retención tipo oscilante PVDF DN15-300

Válvula de retención tipo oscilante PVDF DN15-300

Tipo válvulas de retención plásticas del oscilación de PVDF de la válvula de retención de la oblea sin retorno DN15-DN300 para la industria y sanitario

Tipo: válvulas de retención de plástico

Lugar de origen: China

Nombre de la marca: KXPV

Número de modelo: H44F-10F

Aplicación: General

Temperatura del medio: temperatura media, temperatura normal

Energía:Manual

Medios:ácido

Tamaño del puerto: DN15-DN300

Estructura:Verificar

Nombre del producto: válvula de retención tipo oblea

Color:Blanco

Embalaje: Caja de cartón

Tiempo de entrega: 7 días

Cantidad mínima de pedido: 1 pieza

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Principales características estructurales

    1.Para prevenir el fenómeno de la contracorriente del líquido para proteger el equipo de la bomba.

    2. Debido a que es una válvula de retención en voladizo, hay menos resistencia al flujo.

    3. Utilizando todos los materiales plásticos, tiene una fuerte resistencia a la corrosión para evitar líquidos ácidos y alcalinos.

    4.No solo retire el cuerpo de la válvula de la tubería, sino que también abra el capó para inspección y mantenimiento internos.

    Tabla de materiales de piezas

    No.

    Nombre

    Material

    1

    Tuerca ciega

    FRPP

    2

    Capó

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Balancín

    FRPP, PVDF, CPVC, UPVC, PPH

    4

    tapado

    FRPP, PVDF, CPVC, UPVC, PPH

    5

    Anillo de sello

    EPDM, FPM

    6

    Tuerca de sellado

    FRPP, PVDF, CPVC, UPVC, PPH

    7

    Biela

    FRPP, PVDF, CPVC, UPVC, PPH

    8

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

    9

    Perno hexagonal

    Acero, acero inoxidable

    10

    Arandela de goma

    EPDM, FPM

    11

    Perno hexagonal

    FRPP, PVDF, CPVC, UPVC, PPH

    12

    pieza de relleno

    Acero, acero inoxidable

    13

    tuercas hexagonales

    Acero, acero inoxidable

    Dibujo de detalle del conjunto de válvula de retención tipo oscilante

    lista de dimensiones

    DN (mm)

    D1

    D2

    		L

    h

    norte-Φ

    ES

    JIS

    ANSI

    ES

    JIS

    ANSI

    25(1")

    115

    85

    90

    3.13

    160

    18

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4")

    145

    100

    100

    3.45

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2")

    145

    110

    105

    3.88

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2")

    160

    125

    120

    4.74

    200

    21

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2")

    180

    145

    140

    5.49

    245

    25

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3")

    197

    160

    150

    6

    265

    26

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4")

    215

    180

    175

    7.5

    300

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    350

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8-Φ23

    8-Φ23

    8-Φ22

    200 (8")

    340

    295

    290

    11.75

    500

    30

    8-Φ23

    12-Φ23

    8-Φ22

    250 (10")

    390

    350

    355

    14.25

    575

    38

    12-Φ23

    12-Φ23

    12-Φ22

    300 (12")

    440

    400

    400

    17

    575

    38

    12-Φ23

    16-Φ23

    12-Φ22
