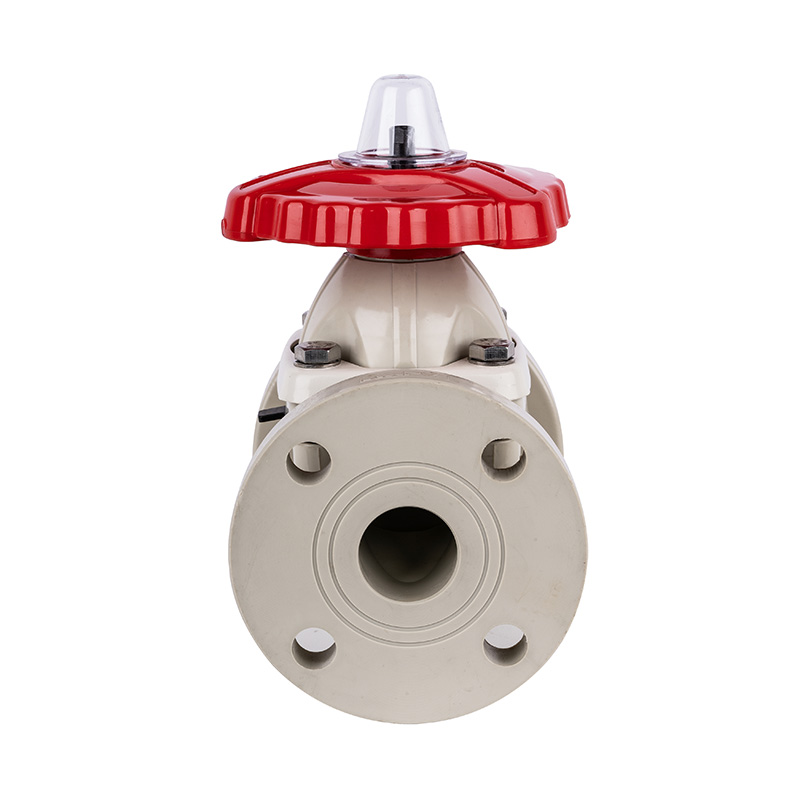

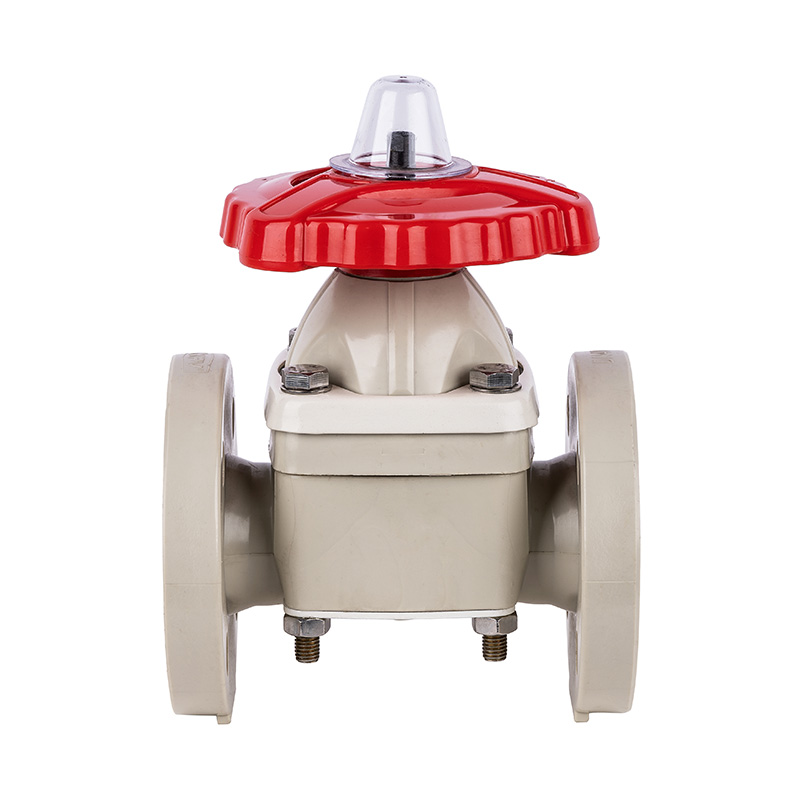

Válvula de diafragma tipo brida PPH G41F-10S Estándar DN15-300 GB

Válvula de diafragma tipo brida PPH G41F-10S Estándar DN15-300 GB

Válvula de diafragma PPH de plástico de paso manual de sellado blando de alta temperatura industrial para suministro de agua
Aplicación: Abastecimiento general de agua
Temperatura del medio: Alta temperatura, temperatura media
Potencia: Manual
Medios: Ácido
Tamaños de puerto: DN15-DN300
Estructura: Diafragma
Nombre del producto: Válvula de diafragma PPH
Conexión: Extremos de brida
Certificación: ISO9001
Clase de presión: 1,0 Mpa （10 bar）
Tipo de válvula: unidireccional
Sello: EPDM F46
Plazo de entrega: 7 días
MOQ: 1 pieza

Contáctenos
PREV：Válvula de diafragma tipo brida PVC-C G41F-10V Estándar DN15-300 GB
SIGUIENTE：Válvula de diafragma tipo brida FRPP G41F-10S Estándar DN15-300 GB
Características estructurales del producto
1. El diafragma de sellado está hecho de F46 o PFA, el número de pliegues es ≥120000 veces y la resistencia a la corrosión es equivalente a F4.
2. Al adoptar la estructura de elevación por tornillo, la fuerza de apertura y cierre es enorme y la estabilidad es buena.

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Dibujo detallado del conjunto de válvula de diafragma
No. Nombre Material
1 Límite de cobertura COMO
2 Tachuela Acero،acero inoxidable
3 Tuerca de retención FRPP
4 Lavadora FRPP
5 Rueda Material de aleación
6 Platina Acero،acero inoxidable
7 Tachuela y tuerca de doble cabeza Acero،acero inoxidable
8 Bonnet FRPP,PVDF,PVCC,PVC-U,PPH
9 Tuerca de yugo Acero, cobre Acero Ht300
10 Tallo Acero،acero inoxidable
11 Placa de válvula hierro fundido、FRPP,PVDF,PVC-U,PVC-C,PPH、
Acero،acero inoxidable、C.1.FRP
12 Flim EPDM,FPM
13 Diafragma F46.PFA.PTFE
14 Cuerpo FRPP,PVDF,PVCC,PVC-U,PPH
15 Platina Acero،acero inoxidable

Lista de presión de trabajo y temperatura de trabajo

Calibre/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Lista de dimensiones

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
