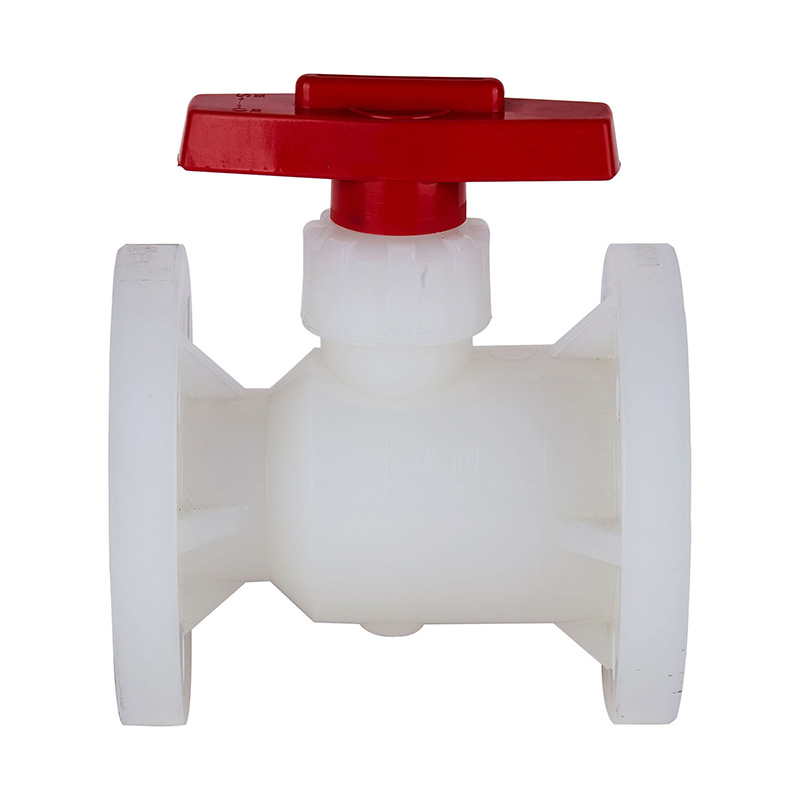

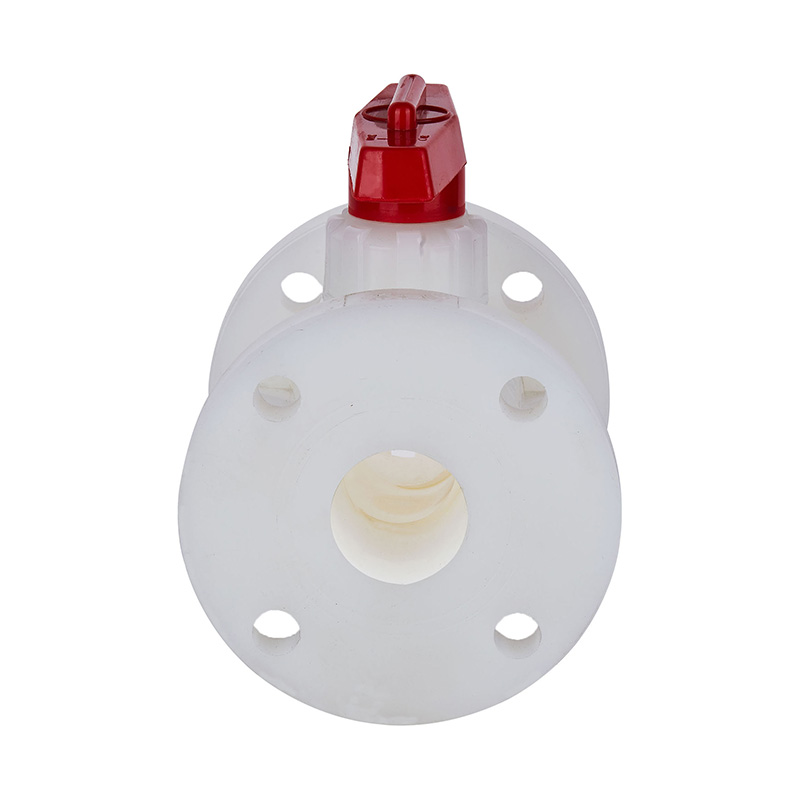

Válvula de bola con brida PVDF Q41F-10F DN15-300 GB Estándar

Válvula de bola de forma corporal de PVDF blanca de 3 pulgadas, 5 pulgadas y 10 pulgadas de la mejor calidad Válvula de bola de brida de muñón de segmento de PVDF de plástico de dos vías
Número de modelo: Q41F-10F
Tipo: Válvula de bola, 2 vías
Material: Plástico
Color: Blanco
Forma de conexión:Blanga
Modo de conducción: manual
Presión nominal: 10 kg
Canal: tipo directo
Estructura: Válvula de bola fija
Material del cuerpo: PVDF
Función: válvula de derivación
Temperatura: Alta temperatura
Aplicación: Uso industrial, Uso industrial del agua
Especificación: DN15-DN300
Estándar: ANSI
Material del sello: PTFE
Origen: Ningbo, Zhejiang
Código HS: 8481804090
Cantidad mínima de pedido: 2 piezas

Clase de presión: 1,0 Mpa(10bar)

Características estructurales del producto

1.La válvula de bola de la serie de plástico de ingeniería adopta FRPP, PVDF, PVC-C, PVC-U, PPH, etc., el plástico termoplástico resistente a la corrosión que se formó en un solo moldeo por inyección y tiene una gran capacidad para resistir la corrosión.
2.Sello confiable, pequeño torque de apertura y cierre. Torque de apertura y cierre.
3.Pequeña resistencia a los fluidos, se abre/cierra rápidamente.
4.Estructura simple, hermosa apariencia.

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Dibujo detallado del conjunto de válvula de bola de forma corporal

Tabla de materiales de piezas

No. Nombre Material
1 Manejar Material de aleación
2 Tuerca de retención FRPP、PVDF、PVC-U、PVC-C、PPH
3 Anillo localizador FRPP、PVDF、PVC-U、PVC-C、PPH
4 Tallo FRPP、PVDF、PVC-U、PVC-C、PPH
5 Tallo seal PTFE
6 Bola sellada PTFE
7 Sello del asiento FRPP、PVDF、PVC-U、PVC-C、PPH
8 Bola FRPP、PVDF、PVC-U、PVC-C、PPH
9 Cuerpo FRPP、PVDF、PVC-U、PVC-C、PPH
Lista de dimensiones

DN(mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-p18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Φ19 8-Φ18,5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
