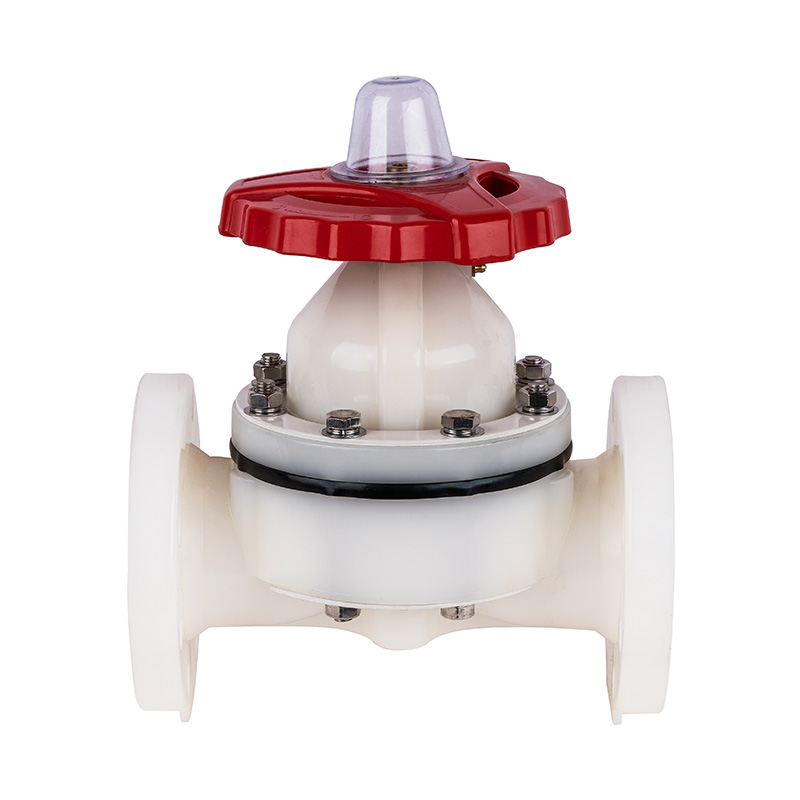

Válvula de diafragma de tipo de brida de PVDF DN15-300

Excelente calidad Nuevos extremos de brida de PVDF Válvula de diafragma con certificado ISO9001 de presión media blanca de 1 vía para la industria química

Número de modelo: G41F-10F

Color: blanco

Aplicación: General

Material: PVDF

Temperatura del medio: temperatura alta, temperatura media

Presión: presión media

Poder: Manual

Medios: ácido

Tamaño del puerto: DN15-DN300

Estructura: diafragma

Nombre del producto: válvula de diafragma

Conexión: extremos de brida

Certificado: ISO9001

Medio: ácido

Presión de trabajo: 0-10 bar

Tipo de válvula: 1 vía

Sello: EPDM F46

Plazo de entrega: 7 días

MOQ: 1 pieza

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Principales Características Estructurales

    1. El diafragma del sello está hecho de F46 o PFA, el número de pliegues es más de 120.000 veces y la resistencia a la corrosión es equivalente a la de F4.

    2. Adoptando la estructura de elevación de tornillo, la fuerza de apertura y cierre es enorme y la estabilidad es buena.

    Lista de límites de temperatura de la aplicación

    Material Temperatura del medio ° C Material Temperatura del medio ° C
    CPVC -20 ℃ ~ 95 ℃ PPH -20 ℃ ~ 110 ℃
    UPVC -0 ℃ ~ 65 ℃ PVDF -40 ℃ ~ 150 ℃
    FRPP -14 ℃ ~ 90 ℃

    Dibujo Detallado del Montaje de la Válvula de Diafragm

    No. Nombre Material
    1 Tapa de límite AS
    2 Espárrago Acero, Acero inoxidable.
    3 Tuerca de retención FRPP
    4 Arandela FRPP
    5 Volante Material de aleación
    6 Placa de presión hacia arriba Acero, Acero inoxidable
    7 Perno prisionero de doble punta y Tuerca Acero, Acero inoxidable
    8 Capó FRPP、PVDF、UPVC、CPVC、PPH
    9 Tuerca de Yugo Ht300 Acero
    10 Vástago Acero, Acero inoxidable
    11 Disco FRPP, PVDF, UPVC, CPVC, PPH, Acero, Acero inoxidable, C.I.FRP
    12 Película EPDM 、 FPM
    13 Diafragma F46.PFA
    14 Cuerpo FRPP、PVDF、UPVC、CPVC、PPH
    15 Placa de presión hacia abajo Acero, Acero inoxidable
    LISTA DE PRESIÓN DE TRABAJO Y TEMPERATURA DE TRABAJO

    Calibre / MPa / ℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15 (1/2 ")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20 (3/4 ")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25 (1 ")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32 (11/4 ")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40 (11/2 ")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50 (2 ")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65 (21/2 ")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80 (3 ")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100 (4 ")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125 (5 ")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150 (6 ")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200 (8 ")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10 ")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2
    LISTA DE DIMENSIONES

    DN (mm)

    D1

    D

    		 L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2 ")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4 ")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1 ")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4 ")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2 ")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2 ")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2 ")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3 ")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4 ")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5 ")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6 ")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8 ")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10 ")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12 ")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25
