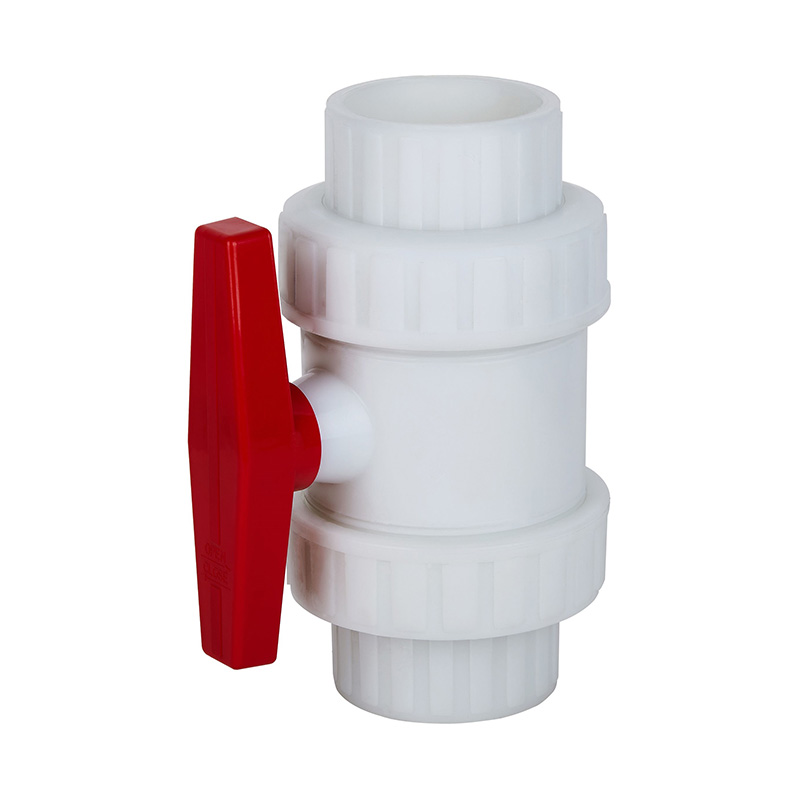

Principales Características Estructurales |
1. El asiento de PTFE de la válvula de bola de unión doble se puede ajustar firmemente.
2. Las juntas tóricas dobles proporcionan doble protección contra fugas.
3. Aspecto exquisito, superficie lisa, procesamiento fino, diseño de flujo completo.
Tabla de Materiales de las Piezas |

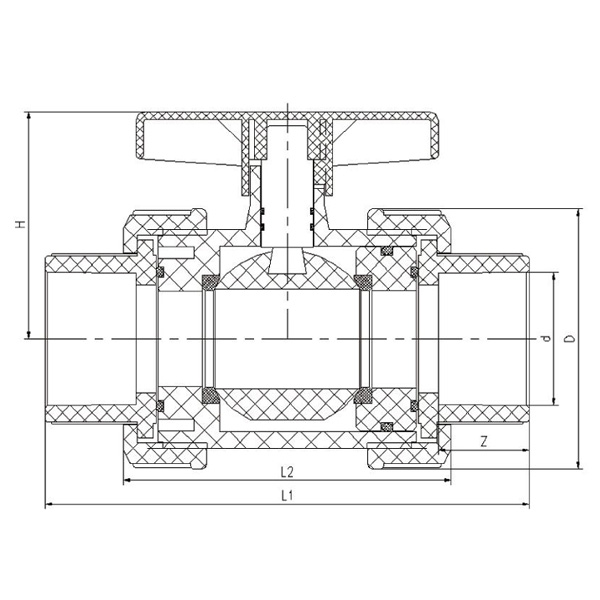

Dibujo Detallado del Montaje de la Válvula de Bola de Enchufe
No. |
Nombre |
Material |
1 |
Volante |
Material de aleación |
2 |
Anillo de sellado |
EPDM, FPM |
3 |
Vástago |
FRPP, PVDF, UPVC, CPVC, PPH |
4 |
Bola |
FRPP, PVDF, UPVC, CPVC, PPH |
5 |
Anillo de sellado |
EPDM, FPM |
6 |
Junta de enchufe |
FRPP, PVDF, UPVC, CPVC, PPH |
7 |
Tuerca a prueba de peleas |
FRPP, PVDF, UPVC, CPVC, PPH |
8 |
Tapón interno |
FRPP, PVDF, UPVC, CPVC, PPH |
9 |
Sello de bola |
PTFE |
10 |
Cuerpo |
FRPP, PVDF, UPVC, CPVC, PPH |
11 |
Anillo de sellado |
EPDM, FPM |
12 |
Junta de enchufe |
FRPP, PVDF, UPVC, CPVC, PPH |
13 |
Tuerca a prueba de peleas |
FRPP, PVDF, UPVC, CPVC, PPH |
Lista de dimensiones |
DN |
d |
D |
D1 |
L |
LI |
L2 |
H |
15 |
20 |
32 |
50 |
39 |
77 |
110 |
55 |
20 |
25 |
38 |
58 |
46 |
87 |
125 |
65 |
25 |
32 |
46 |
70 |
50 |
96 |
140 |
70 |
32 |
40 |
56 |
85 |
55 |
110 |
160 |
90 |
40 |
50 |
65 |
98 |
60 |
120 |
170 |
100 |
50 |
63 |
80 |
124 |
68 |
140 |
190 |
110 |
65 |
75 |
96 |
135 |
68 |
155 |
230 |
115 |
80 |
90 |
112 |
158 |
100 |
205 |
280 |
120 |
100 |
110 |
133 |
192 |
124 |
235 |
335 |
130 |
