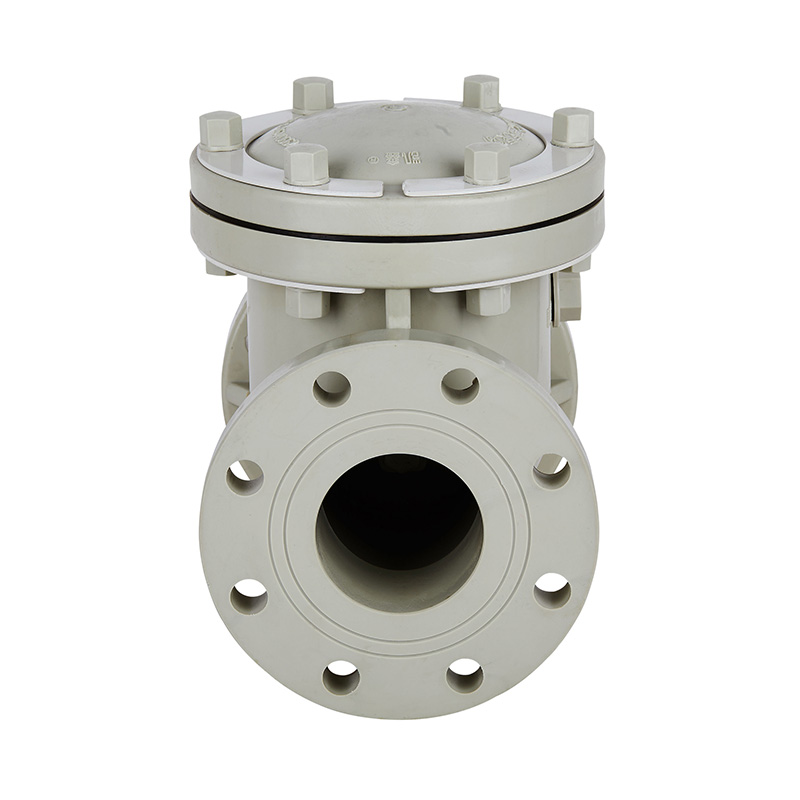

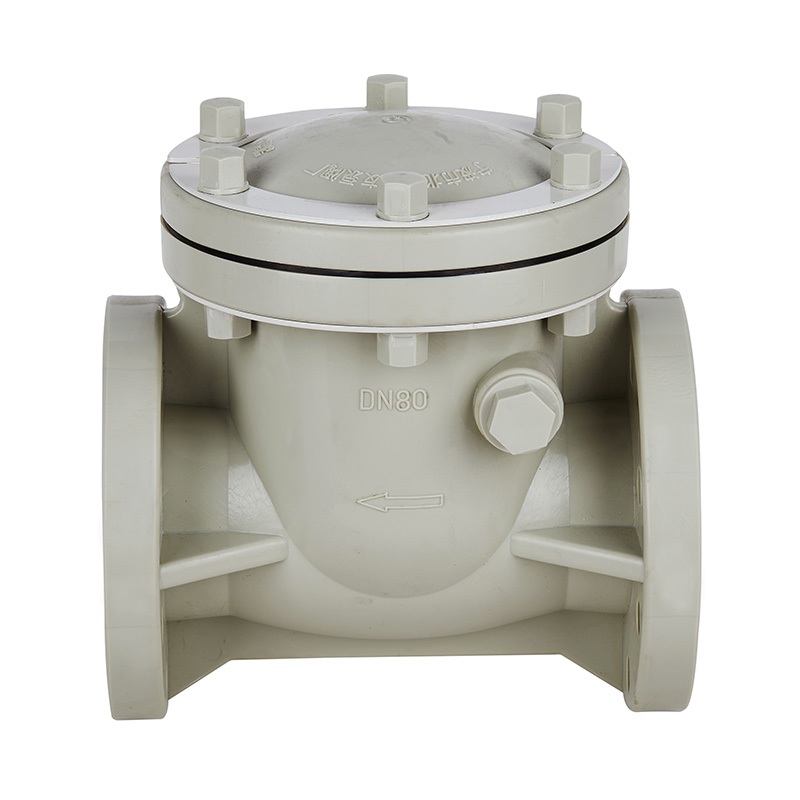

PPH H44F-10S Válvula de retención tipo clapeta DN15–300 Norma GB

Válvula de retención de oblea tipo oscilante PPH de color amarillo terroso personalizada de 10 Pulgadas DN15-DN300 con solapa industrial de plástico Válvula de retención manual silenciosa para aguas residuales
Origen: China
Nombre de la marca: KXPV
Número de modelo: H44F-10S
Aplicación: General
Material: Plástico
Temperatura del medio: temperatura media, temperatura normal
Presión: Presión media
Potencia: Manual
Medios: Ácido
Tamaño del puerto: DN15-DN300
Estructura: Verificar
Nombre del producto: Válvula de retención de oblea
Color: Amarillo terroso
Embalaje: Caja de cartón
Plazo de entrega: 7 días
Cantidad mínima de pedido: 1 pieza

Clase de presión: 1,0 Mpa(10bar)

Características estructurales del producto

1.Prevenir el fenómeno de contracorriente de líquido para proteger el equipo de bombeo.
2.Debido a que es una válvula de retención en voladizo, hay menos resistencia al flujo.
3.Utilizando todos los materiales plásticos, proporciona una excelente resistencia a fluidos corrosivos como ácidos y álcalis.
4.No sólo retire el cuerpo de la válvula de la tubería, sino que también abra el capó para inspección interna y mantenimiento.

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabla de materiales de piezas

No.

Nombre

Material

1

Tuerca de tapa

FRPP

2

Bonete

FRPP,PVDF,PVC-C,PVC-U,PPH

3

Rockero

FRPP,PVDF,PVC-C,PVC-U,PPH

4

Tapado

FRPP,PVDF,PVC-C,PVC-U,PPH

5

Anillo de sellado

EPDM,FPM

6

Tuerca selladora

FRPP,PVDF,PVC-C,PVC-U,PPH

7

Varilla de conexión

FRPP,PVDF,PVC-C,PVC-U,PPH

8

Cuerpo

FRPP,PVDF,PVC-C,PVC-U,PPH

9

Perno hexagonal

Acero, acero inoxidable

10

Juntas tóricas

EPDM,FPM

11

Perno hexagonal

FRPP,PVDF,PVC-C,PVC-U,PPH

12

Pieza de relleno

Acero, acero inoxidable

13

Tuerca hexagonal

Acero, acero inoxidable

Dibujo detallado del conjunto de válvula de retención tipo oscilante

Lista de dimensiones

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120,7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152,4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190,5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-p22 16-Φ25
