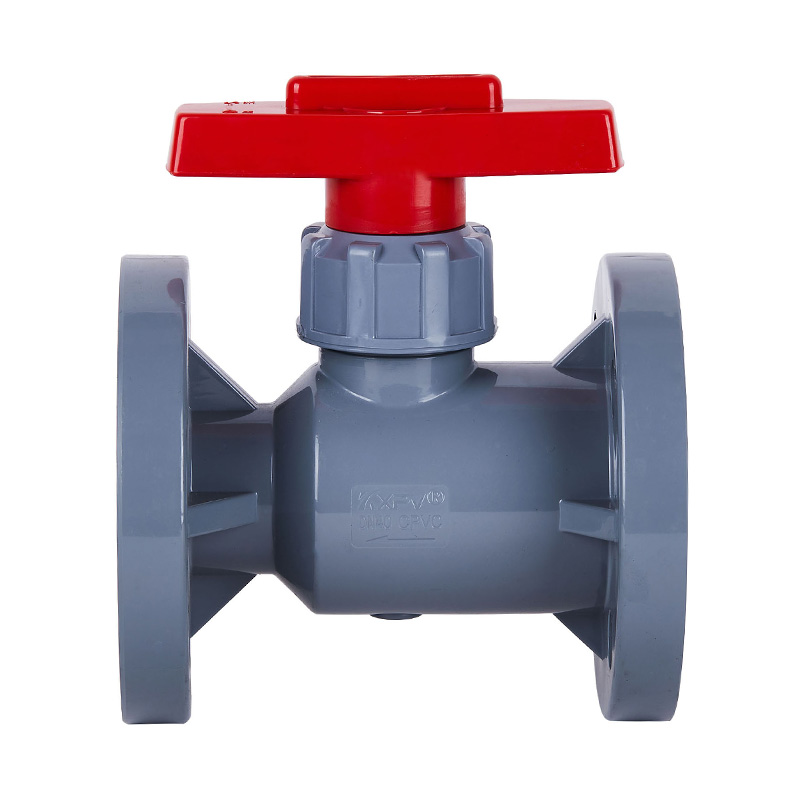

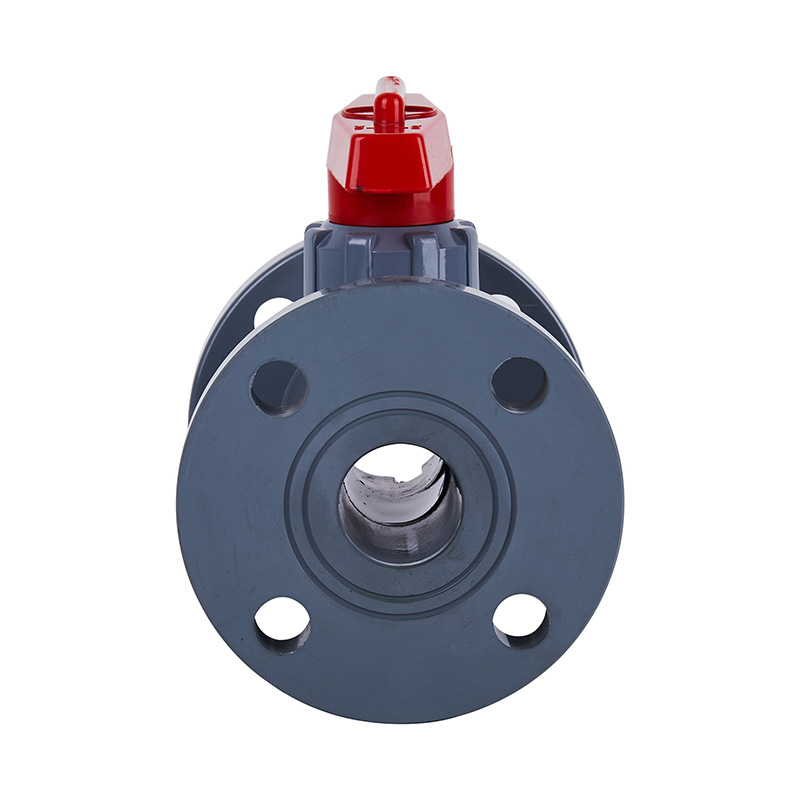

PVC-C Q41F-10V Válvula de globo con brida DN15–300 1/2"-12" Norma ANSI

Válvula de bola con brida industrial de plástico PVC-C manual DN15–DN300 resistente al calor Estándar ANSI para sistemas de tuberías de suministro de agua
Tipo: Válvula de bola, bidireccional
Modelo: Q41F-10V
Aplicación: General
Temperatura media: temperatura alta / baja
Potencia: Manual
Medio: Ácido
Tamaño del puerto: DN15–DN300
Estructura: Válvula de bola fija
Estándar: ANSI
Material del cuerpo: PVC-C
Material de sellado: PTFE, VITON
Conexión final: con brida
Garantía: 1 año
Cantidad mínima de pedido: 1 pieza
Plazo de entrega: 7 días
Capacidad de suministro: 10.000 piezas/día

Clase de presión: 1,0 Mpa(10bar)

Características estructurales del producto

1.Las válvulas de bola de la serie de plástico de ingeniería están hechas de materiales termoplásticos resistentes a la corrosión como FRPP, PVDF, PVC-C, PVC-U y PPH, formados mediante moldeo por inyección única, lo que proporciona una fuerte resistencia a la corrosión.
2.Sellado confiable con bajo torque operativo.
3.Baja resistencia a los fluidos y rápida apertura y cierre.
4.Estructura sencilla con una apariencia atractiva.

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabla de materiales de piezas

No. Nombre Material Cantidad.
1 Manija Material de aleación 1
2 Vástago PVC-C,PVC-U,PVDF,PPH,FRPP 1
3 Enchufe interior PVC-CC,PVC-U,PVDF,PVC-CC,PVC-C 1
4 Tuerca de retención PVC-C,PVC-U,PVDF,PPH,FRPP 1
5 Cuerpo PVC-C,PVC-U,PVDF,PPH,FRPP 1
6 Sello de vástago PTFE 4/5
7 Sello de vástago PTFE 2
8 Bola PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Sello del asiento PVC-C,PVC-U,PVDF,PPH,FRPP 1

No. Nombre Material Cantidad.
1 Rueda Hierro fundido 1
2 Vástago (FRPP,FRPP,PVDF,FRPP,FRPP) Hierro 1
3 Enchufe interior (PVC-C,PVC-C,PVDF,PVC-C,PVC-C)-C 1
4 Tornillo sin fin Hierro fundido 1
5 Anillo de sellado PTFE 1
6 Cuerpo PVC-C,PVC-U,PVDF,PPH,FRPP 4/5
7 Anillo de sellado PTFE 2
8 Bola PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Sello del asiento PVC-C,PVC-U,PVDF,PPH,FRPP 1

Lista de dimensiones

Especificación d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
2"(50) 121 160 185 22 4-Φ19
4"(100) 191 215 285 25 8-Φ19
5"(125) 216 245 357 31 8-Φ22
6"(150) 241 280 410 30 8-Φ23

Especificación d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
8"(200) 299 335 400 35 8-Φ23
10"(250) 362 406 450 38 12-Φ25
