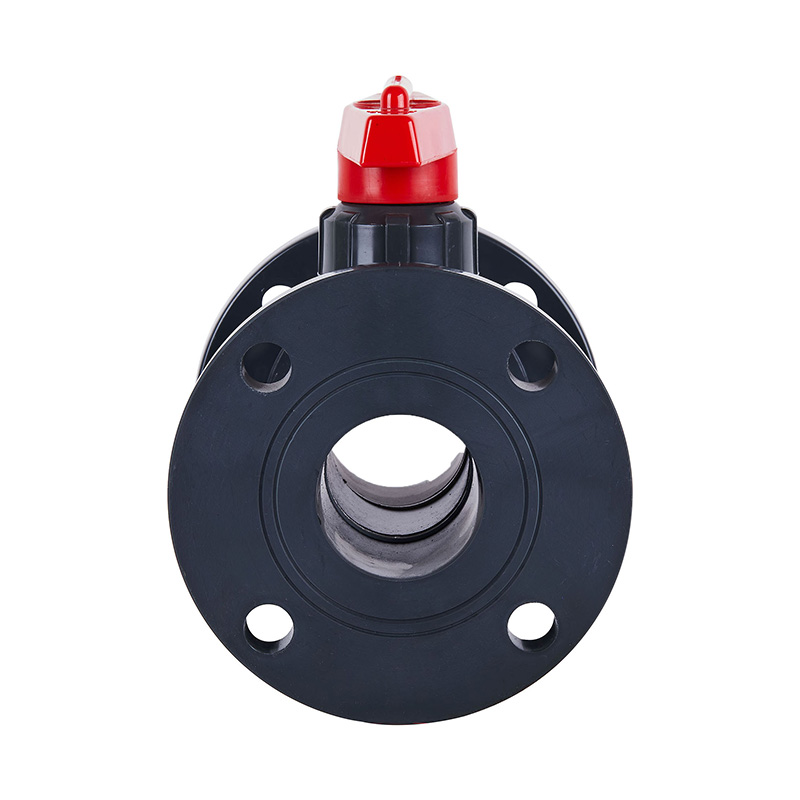

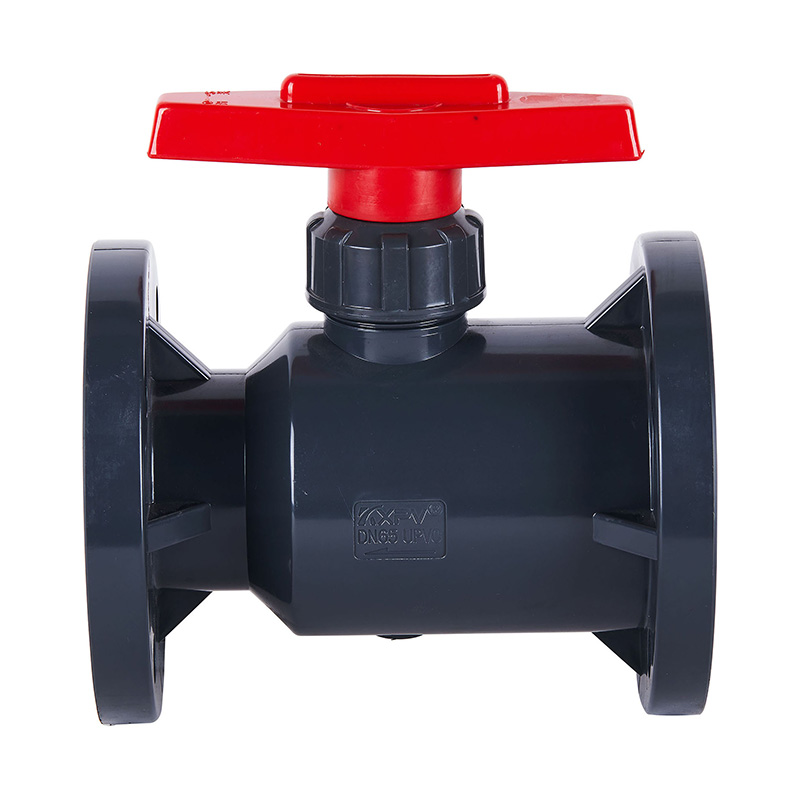

Válvula de bola con brida PVC-U Q41F-10U DN20-100 20A-100A JIS Estándar

Válvula de bola con brida de PVC-U para productos químicos de alta calidad y alta temperatura, válvula de plástico sanitario industrial estándar ANSI de PVC, estándar JIS
Modelo: Q41F-10U
Material: Plástico
Tipo de conexión: Con brida
Modo de energía: manual
Presión nominal: 10 kg
Pasaje: Directo
Estructura: Válvula de bola fija
Función: Uso industrial
Temperatura: Alta temperatura
Aplicación: Uso industrial, Uso en la industria del agua
Tamaño: DN20-100
Estándar: ANSI
Código HS: 8481804090

Clase de presión: 1,0 Mpa(10bar)

Características estructurales del producto

1.Las válvulas de bola de la serie de plástico de ingeniería están hechas de materiales termoplásticos resistentes a la corrosión como FRPP, PVDF, PVC-C, PVC-U y PPH, formados mediante moldeo por inyección única, lo que proporciona una fuerte resistencia a la corrosión.
2.Sellado confiable con bajo torque operativo.
3.Baja resistencia a los fluidos y rápida apertura y cierre.
4.Estructura sencilla con una apariencia atractiva.

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Dibujo detallado del conjunto de válvula de bola de forma corporal

Tabla de materiales de piezas

No. Nombre Material
1 Manejar Material de aleación
2 Tuerca de retención FRPP、PVDF、PVC-U、PVC-C、PPH
3 Anillo localizador FRPP、PVDF、PVC-U、PVC-C、PPH
4 Tallo FRPP、PVDF、PVC-U、PVC-C、PPH
5 Tallo seal PTFE
6 Bola sellada PTFE
7 Sello del asiento FRPP、PVDF、PVC-U、PVC-C、PPH
8 Bola FRPP、PVDF、PVC-U、PVC-C、PPH
9 Cuerpo FRPP、PVDF、PVC-U、PVC-C、PPH
Lista de dimensiones

DN (mm) D d L h n Ø
20(3/4") 105 75 120 17 4 15
25(1") 120 90 130 16 4 19
32(1 1/4") 135 100 145 18 4 19
40(1 1/2") 145 105 168 20 4 19
50(2") 160 120 180 20 4 19
65(2 1/2") 180 140 225 22 4 19
80(3") 195 150 260 25 4 19
100(4") 215 175 280 25 8 19
