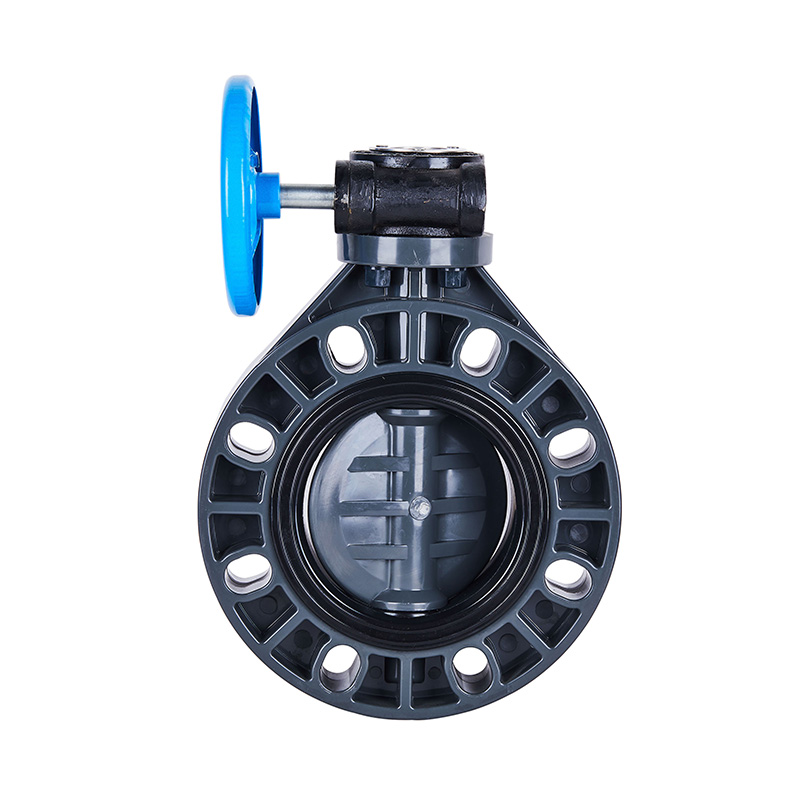

Válvula de mariposa de engranaje helicoidal UPVC tipo B DN40-200

Válvula de mariposa de engranaje helicoidal UPVC tipo B DN40-200

Nueva válvula de mariposa de engranaje helicoidal UPVC estándar universal Válvula de DN50-DN200 con extremos de brida DIN JIS ANSI de alto rendimiento para tratamiento de agua

Lugar de origen: China

Nombre de la marca: KXPV

Número de modelo:D371X-10U

Aplicación: General

Material: plástico

Temperatura del medio: temperatura alta, temperatura media

Presión: presión media

Energía:Manual

Medios:ácido

Tamaño del puerto: DN50-DN200

Estructura: mariposa

Material del cuerpo: UPVC

Conexión: Extremos de brida

Estándar: DIN3352 F4

Uso: Industria

Temperatura de trabajo:-10--70

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Principales características estructurales

    1.Alta resistencia a la corrosión

    Utilizando todo el molde de plástico, el cuerpo de la válvula está hecho de caucho sintético resistente a la corrosión.

    2.Buen rendimiento de sellado

    El buen rendimiento de sellado es adecuado para transportar líquidos y lodos de alta viscosidad.

    3.Cara a cara distancia corta

    Fácil de instalar, porque el tamaño de cara a cara es corto.

    Dibujo detallado del conjunto de válvula de mariposa tipo engranaje helicoidal

    tabla de materiales de piezas

    No.

    Nombre

    Material

    1

    volante

    Hierro fundido, aleación de aluminio.

    2

    Oso de engranaje helicoidal

    Acero

    3

    Ipate de datos

    ABS

    4

    Perno hexagonal

    acero, acero inoxidable

    5

    Tapa de engranaje helicoidal

    Hierro fundido, aleación de aluminio.

    6

    engranaje helicoidal

    Hierro fundido, aleación de aluminio.

    7

    perno límite

    Acero, acero inoxidable

    8

    Provenir

    Acero, acero inoxidable

    9

    Perno de doble cabeza

    Acero, acero inoxidable

    10

    tuercas hexagonales

    Acero, acero inoxidable

    11

    Sello de goma

    EPDM, FPM

    12

    Desct

    FRPP, PVDF, CPVC, UPVC, PPH

    13

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

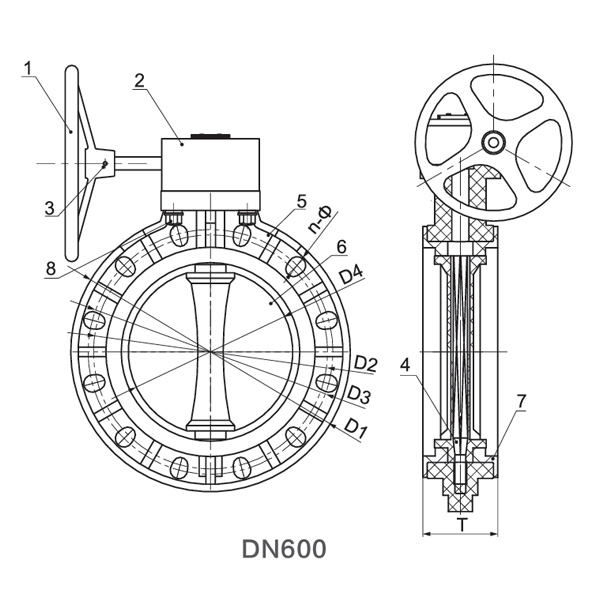

    Tabla de materiales de piezas

    NO.

    Nombre de las piezas

    Material

    Cant.

    1

    Volante

    Hierro fundido

    1

    2

    engranaje helicoidal

    Hierro fundido

    1

    3

    Alfiler

    acero

    1

    4

    Copa de nueces

    FRPP

    4

    5

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    6

    Desct

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    7

    Sello de goma

    EPDM, FPM

    1

    8

    Provenir

    Acero, acero inoxidable

    1

    Lista de dimensiones

    DN

    D1

    D2

    D3

    T

    norte-Φ

    40

    148

    110

    41.5

    39

    4-Φ19

    50

    162

    125

    48.5

    43

    4-Φ19

    65

    180

    145

    63

    45

    4-Φ19

    80

    196

    160

    75.5

    45

    8-Φ19

    100

    225

    180

    95

    56.5

    8-Φ19

    125

    255

    210

    120

    65

    8-Φ23

    150

    285

    240

    143.5

    75

    8-Φ23

    200

    340

    295

    195

    85

    8-Φ23
