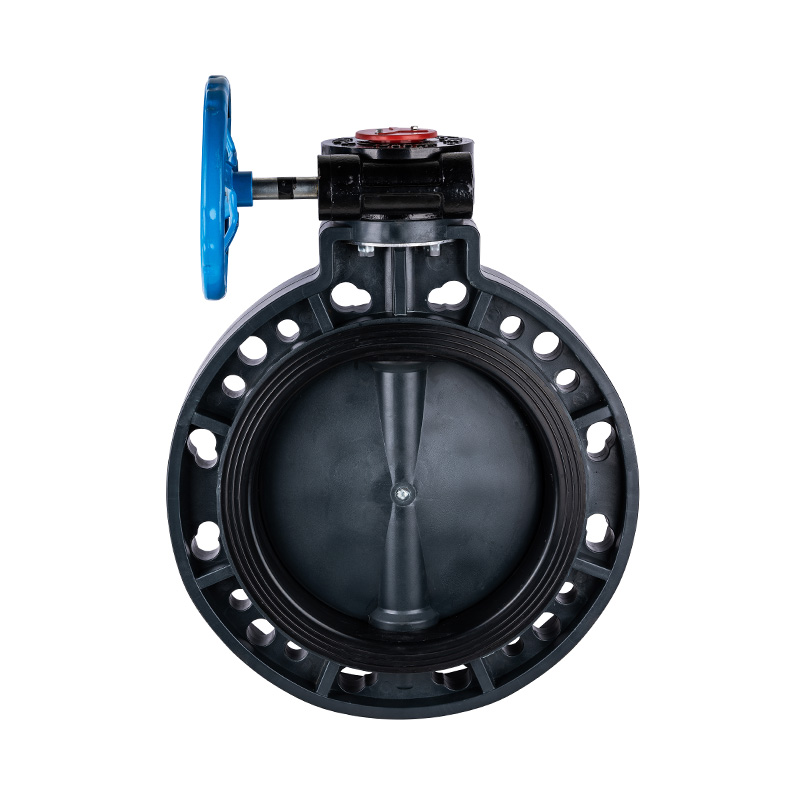

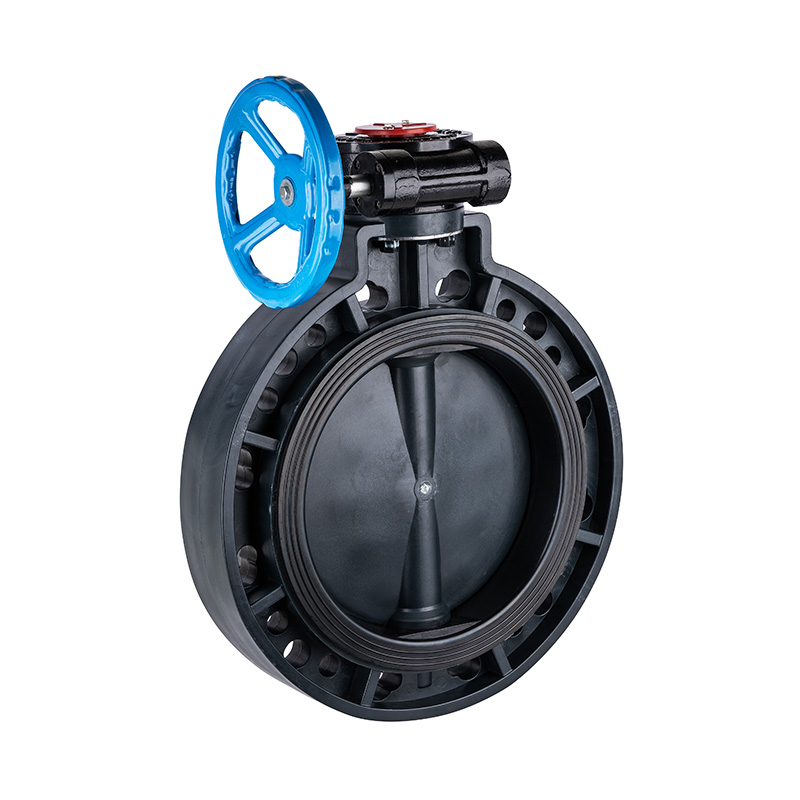

Válvula de mariposa con engranaje helicoidal FRPP D371X-10S DN40-1000 40A-1000A Estándar JIS

Válvula mariposa con engranaje helicoidal FRPP, manual, sellado central, sellado suave, DN40-1000, válvula de manija de palanca de plástico industrial y doméstica, estándar JIS
Modo de conducción: Manual
Conexión: Oblea
Estructura: Sellado central
Tipo de sellado: Sellado forzado
Tallo: Estándar
Clase de presión: 1,0 Mpa (10 bar)
Temperatura de trabajo: -20~120°C
Material de sellado: Sellado suave
Aplicación: Uso Industrial, Uso Industrial del Agua
Material del vástago: acero, acero inoxidable
Marca: KXPV
Tamaño: DN40-1000
Origen: Zhejiang, Ningbo

Características estructurales del producto
1.La válvula es compacta y liviana, fácil de desmontar y mantener y se puede instalar en cualquier posición.
2.Estructura simple y compacta con bajo torque operativo, lo que permite una rotación rápida de 90° para una apertura rápida.
3.Características de flujo lineal con excelente rendimiento regulador

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabla de materiales de piezas

No.

Nombre

Material

1

Rueda hierro fundido،aleación de aluminio

2

Oso de engranaje helicoidal Acero

3

Datos Ipate Aluminio

4

Perno hexagonal Acero,StainlessSteel

5

Tapa del engranaje helicoidal hierro fundido،aleación de aluminio

6

Engranaje helicoidal hierro fundido،aleación de aluminio

7

Perno de límite Acero,StainlessSteel

8

Tallo Acero,StainlessSteel

9

Tachuela de doble cabeza Acero,StainlessSteel

10

Tuerca hexagonal Acero,StainlessSteel

11

Caucho de sellado EPDM,FPM
12 Placa de válvula FRPP,PVDF,PVC-C,PVC-U,PPH
13 Cuerpo FRPP,PVDF,PVC-C,PVC-U,PPH

Dibujo detallado del conjunto de válvula de mariposa tipo engranaje helicoidal

Tabla de materiales de piezas

NO.

Nombre de las piezas

Material

Cantidad.

1

Rueda fundición

1

2

Engranaje helicoidal fundición

1

3

Alfiler Acero

1

4

Taza de nueces FRPP

4

5

Cuerpo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Placa de válvula FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Caucho de sellado EPDM,FPM

1

8

Tallo Acero,StainlessSteel

1

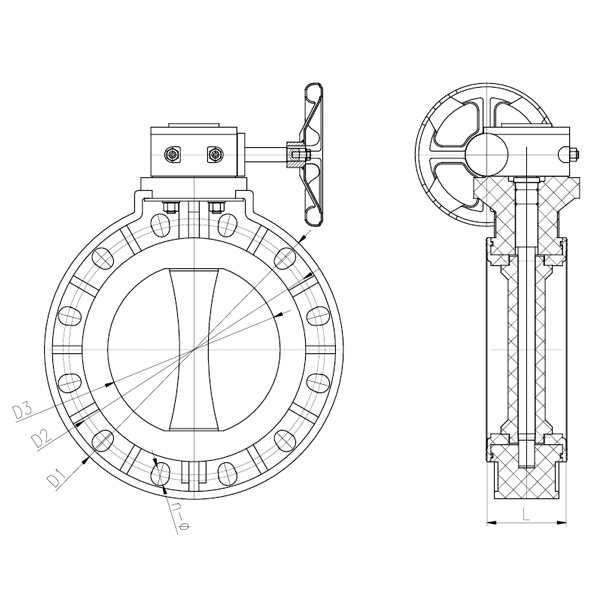

Lista de dimensiones

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
