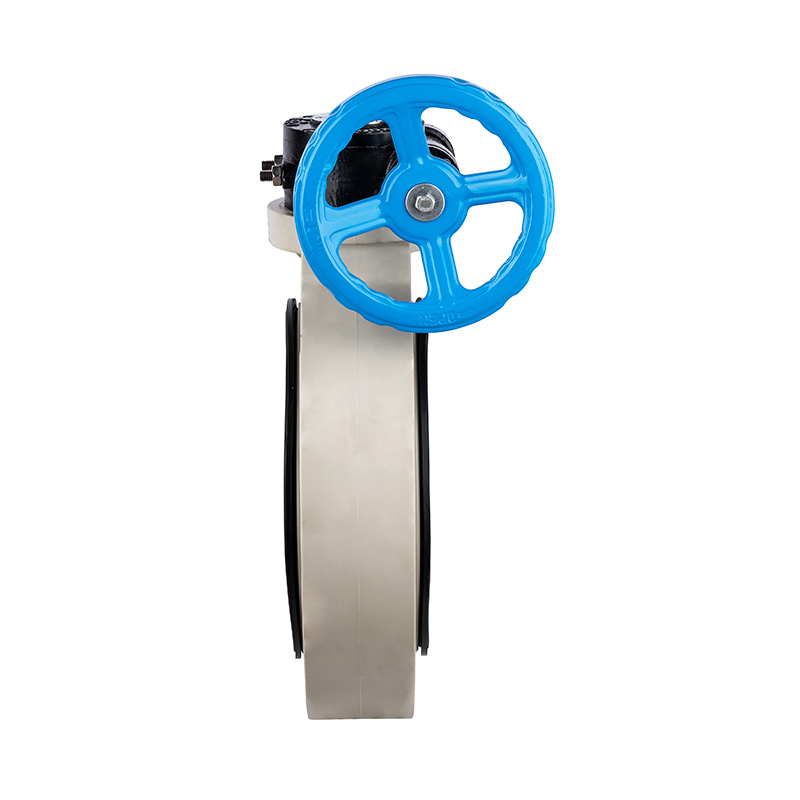

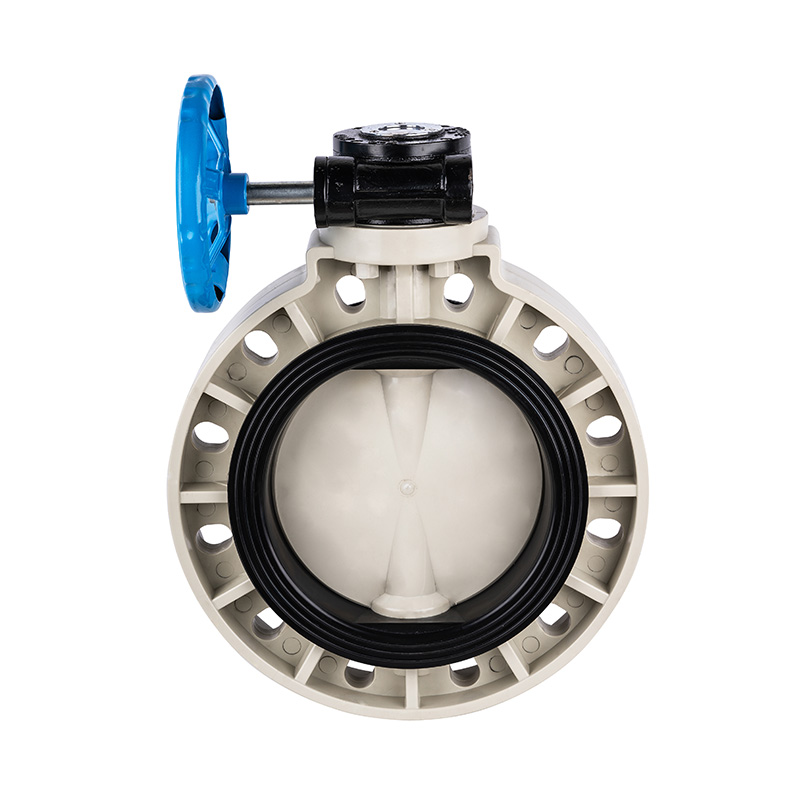

PPH D371X-10S Válvula mariposa con reductor (worm gear) DN32–1000 Norma GB

Válvula de mariposa con engranaje helicoidal PPH, sello central manual, sello suave DN32-1000, válvula de manija de palanca de plástico industrial y doméstica
Modo de conducción: Manual
Forma de conexión: Oblea
Estructura: Sellado central
Tipo de sello: Sellado forzado
Vástago de válvula: ordinario
Clase de presión: 1,0 Mpa (10 bar)
Temperatura de trabajo: -20~110°C
Material de la superficie del sello: Sellado suave
Aplicación: Uso industrial, Uso industrial del agua
Vástago de válvula: acero, acero inoxidable
Marca registrada: KXPV
Especificaciones: DN32-1000
Origen: Ningbo, Zhejiang

Características estructurales del producto
1. La válvula es pequeña y ligera, fácil de desmontar y reparar y se puede instalar en cualquier posición.
2. La estructura es simple y compacta, el par operativo es pequeño y la rotación de 90° se abre rápidamente.
3. Las características del flujo tienden a ser rectas y el rendimiento del ajuste es bueno.

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabla de materiales de piezas

No.

Nombre

Material

1

Rueda hierro fundido,aleación de aluminio

2

Cojinete de tornillo sin fin Acero

3

Placa de datos Aluminio

4

Perno hexagonal Acero,StainlessSteel

5

Tapa del tornillo sin fin hierro fundido,aleación de aluminio

6

Tornillo sin fin hierro fundido,aleación de aluminio

7

Perno de límite Acero,StainlessSteel

8

Vástago Acero,StainlessSteel

9

Tachuela de doble cabeza Acero,StainlessSteel

10

Tuerca hexagonal Acero,StainlessSteel

11

Goma de sellado EPDM,FPM
12 Placa de válvula FRPP,PVDF,PVC-C,PVC-U,PPH
13 Cuerpo FRPP,PVDF,PVC-C,PVC-U,PPH

Dibujo detallado del conjunto de válvula de mariposa tipo engranaje helicoidal

Tabla de materiales de piezas

NO.

Nombre de las piezas

Material

Cantidad.

1

Rueda Hierro fundido

1

2

Tornillo sin fin Hierro fundido

1

3

Pasador Acero

1

4

Taza de tuerca FRPP

4

5

Cuerpo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Placa de válvula FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Goma de sellado EPDM,FPM

1

8

Vástago Acero,StainlessSteel

1

Lista de dimensiones

DN(mm) D1 D2 D3 T n-Φ
GB JIS ANSI GB JIS ANSI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120,7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(4") 200 160 150 152,4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190,5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JIS ANSI GB JIS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120,7 50 40 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
80(3") 198 160 150 152,4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190,5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33.5
