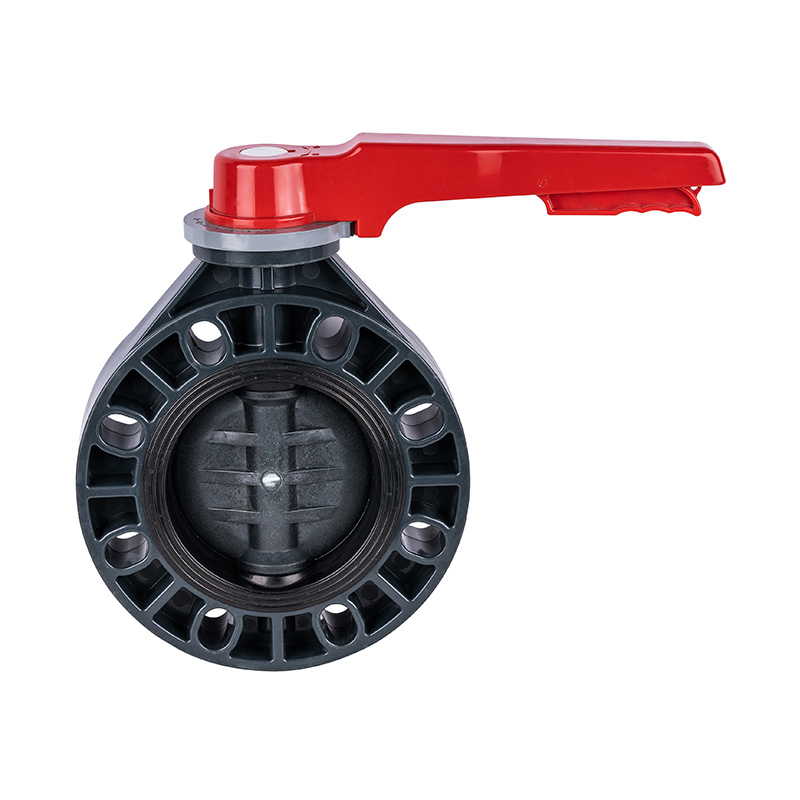

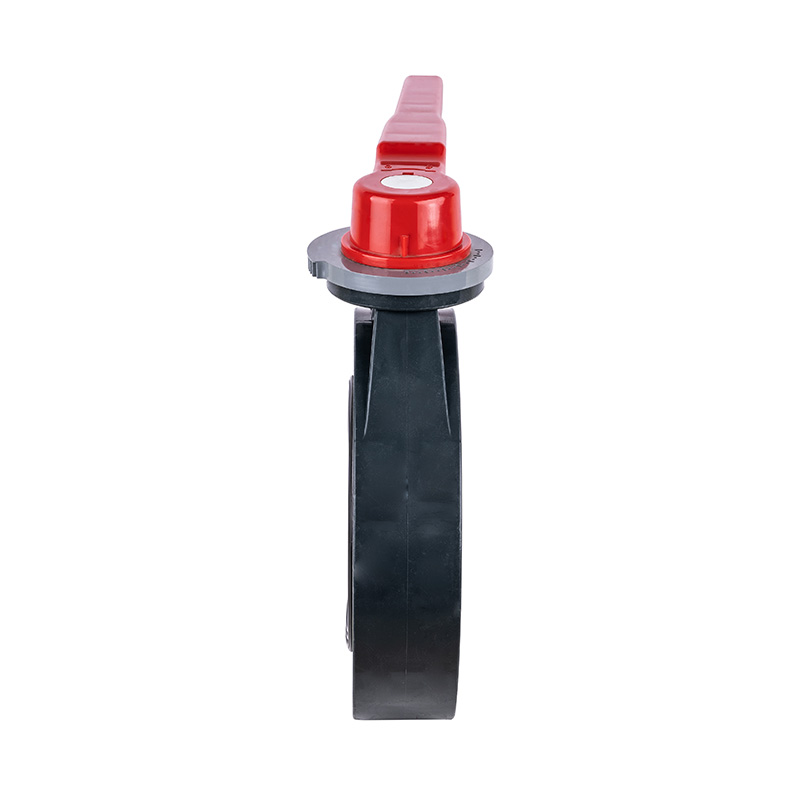

Válvula de mariposa con mango PVC-U D71X-10U DN15-200 GB Estándar

Válvula de mariposa con palanca manual de PVC-U recién llegada DN15-200 Válvula de plástico con sellado central suave industrial
Número de modelo: DN15-200
Modo de conducción: Manual
Forma de conexión: Oblea
Estructura: Sellado central
Forma del sello: sellado a la fuerza
Vástago de válvula: ordinario
Clase de presión: 1,0 Mpa (10 bar)
Temperatura de trabajo: -5~45℃
Material de la superficie del sello: Sellado suave
Aplicación: Uso industrial, Uso industrial del agua
Tallo: Acero،Acero inoxidable
Marca registrada: KXPV
Especificación: DN15-200
Origen: Ningbo, Zhejiang

Características estructurales del producto
1. La válvula es pequeña y ligera, fácil de desmontar y reparar y se puede instalar en cualquier posición.
2. La estructura es simple y compacta, el par operativo es pequeño y la rotación de 90° se abre rápidamente.
3. Las características del flujo tienden a ser rectas y el rendimiento del ajuste es bueno.
Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabla de materiales de piezas

No.

Nombre

Material

1

Cabezal de mango

Material de aleación

2

Tuerca hexagonal

Acero،acero inoxidable

3

Manejar

Material de aleación

4

Tallo

Acero،acero inoxidable

5

Primavera

Acero

6

Ajustar la placa de posicionamiento

Material de aleación

7

Alfiler

Acero

8

Varilla de localización

Material de aleación

9

Cuerpo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Caucho de sellado

EPDM,FPM

11

Discoo

FRPP,PVDF,PVC-C,PVC-U,PPH

Dibujo detallado del conjunto de válvula de mariposa con mango

Tabla de materiales de piezas

NO.

Nombre de las piezas

Material

Cantidad.

1

Manejar

Material de aleación

1

2

Varilla de localización

Material de aleación

1

3

Placa de posicionamiento

Material de aleación

1

4

Taza de nueces

FRPP

4

5

Cuerpo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Caucho de sellado

EPDM, FPM

1

8

Tallo

Acero،acero inoxidable

1

9

Alfiler

Material de aleación

1

Lista de dimensiones

DN(mm) D1 D2 D3 T n- -
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33.5
