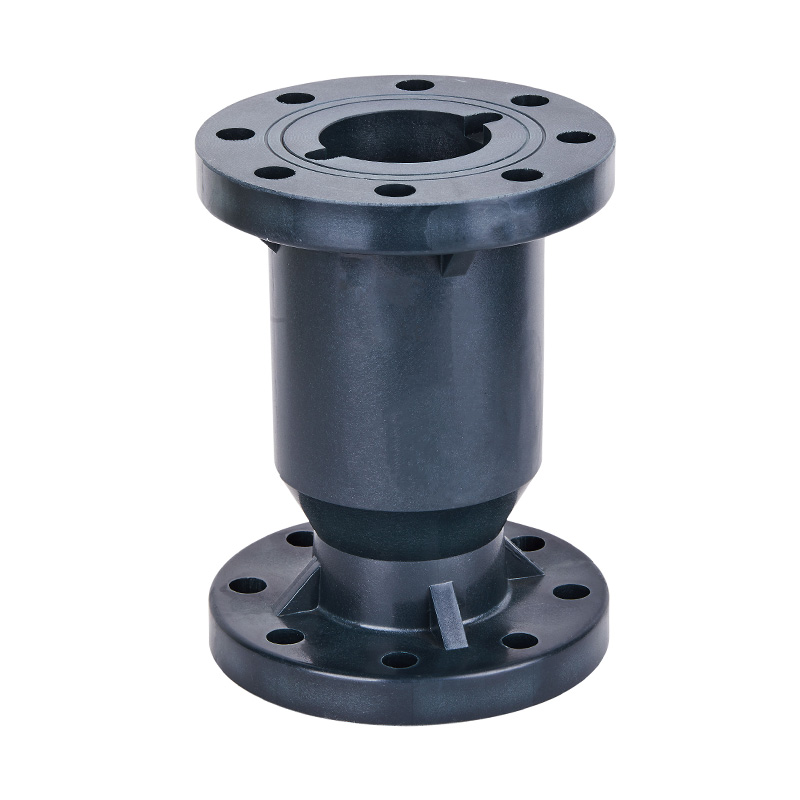

Válvula de retención de bola de FRPP DN15-300

Válvula de retención de bola PPH amarilla terrosa de excelente calidad Válvula de retención vertical de rueda de mano unidireccional de plástico personalizado para la industria química y de drenaje

Lugar de origen: China

Nombre de la marca: KXPV

Número de modelo: H41F-10S

Aplicación: General

Material: Plástico

Color: amarillo terroso

Temperatura del medio: temperatura media, temperatura normal

Presión: presión media

Poder: Manual

Medios: ácido

Tamaño del puerto: DN15-DN300

Estructura: Verificar

Nombre del producto: válvula de retención vertical

Conexión: extremos de brida

Medio: ácido

Presión de trabajo: 0-10 bar

Operación: Rueda de mano

Material del cuerpo: plástico

Plazo de entrega: 7 días

MOQ: 1 pieza

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Principales Características Estructurales

    1. Resistencia a la corrosión
    Hechas de los materiales totalmente plásticos, tienen una fuerte resistencia a la corrosión y una amplia gama de resistencia a la corrosión del agua de mar, todo tipo de ácidos y álcalis y otros productos químicos, independientemente del interior y exterior de la válvula.
    2. Gran flujo
    Con una pequeña resistencia al flujo y una baja pérdida de presión.
    3. No devolución
    Los componentes son menores y la única parte de la conexión no es susceptible a la presión externa.
    Fabricación de alta precisión, circuito cerrado, fenómeno sin corriente.
    4. Pequeña y ligera
    La miniaturización ligera es fácil de instalar con la válvula en una posición pequeña, con una estructura simple y fácil de quitar.

    Dibujo Detallado del Montaje de la Válvula de Retención de Bola

    Tabla de Materiales de las Piezas

    No.

    Nombre

    Material

    1

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

    2

    Núcleo de la bola

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Brazo de la bola

    FRPP, PVDF, CPVC, UPVC, PPH

    4

    Stent de sello

    FRPP, PVDF, CPVC, UPVC, PPH

    Lista de dimensiones

    DN (mm)

    D1

    D

    		 L

    h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2 ")

    95

    65

    70

    2.38

    120

    15

    4

    4

    4

    14

    15

    16

    20 (3/4 ")

    105

    75

    75

    2.76

    120

    16

    4

    4

    4

    14

    15

    16

    25 (1 ")

    115

    85

    90

    3.13

    130

    16

    4

    4

    4

    14

    19

    16

    32 (11/4 ")

    135

    100

    100

    3.45

    145

    18

    4

    4

    4

    18

    19

    16

    40 (11/2 ")

    145

    110

    105

    3.88

    168

    20

    4

    4

    4

    18

    19

    16

    50 (2 ")

    160

    125

    120

    4.74

    180

    20

    4

    4

    4

    18

    19

    19

    65 (21/2 ")

    180

    145

    140

    5.49

    225

    22

    4

    4

    4

    18

    19

    19

    80 (3 ")

    195

    160

    150

    6

    260

    25

    8

    8

    4

    18

    19

    19

    100 (4 ")

    215

    180

    175

    7.5

    280

    25

    8

    8

    8

    18

    19

    19

    125 (5 ")

    245

    210

    210

    8.5

    350

    30

    8

    8

    8

    18

    23

    22

    150 (6 ")

    280

    240

    240

    9.51

    400

    30

    8

    8

    8

    22

    23

    22

    200 (8 ")

    335

    295

    290

    11.75

    400

    35

    8

    12

    8

    22

    23

    22

    250 (10 ")

    390

    350

    355

    14.25

    450

    38

    12

    12

    12

    22

    25

    25

    300 (12 ")

    445

    400

    400

    17

    450

    38

    12

    16

    12

    22

    25

    25
