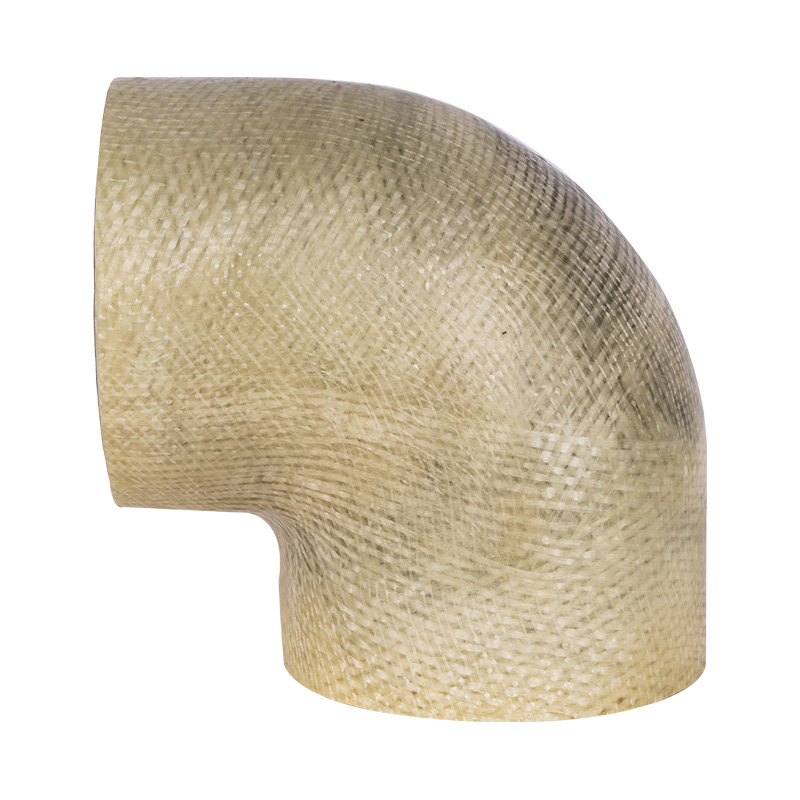

Codo 90° compuesto Norma GB

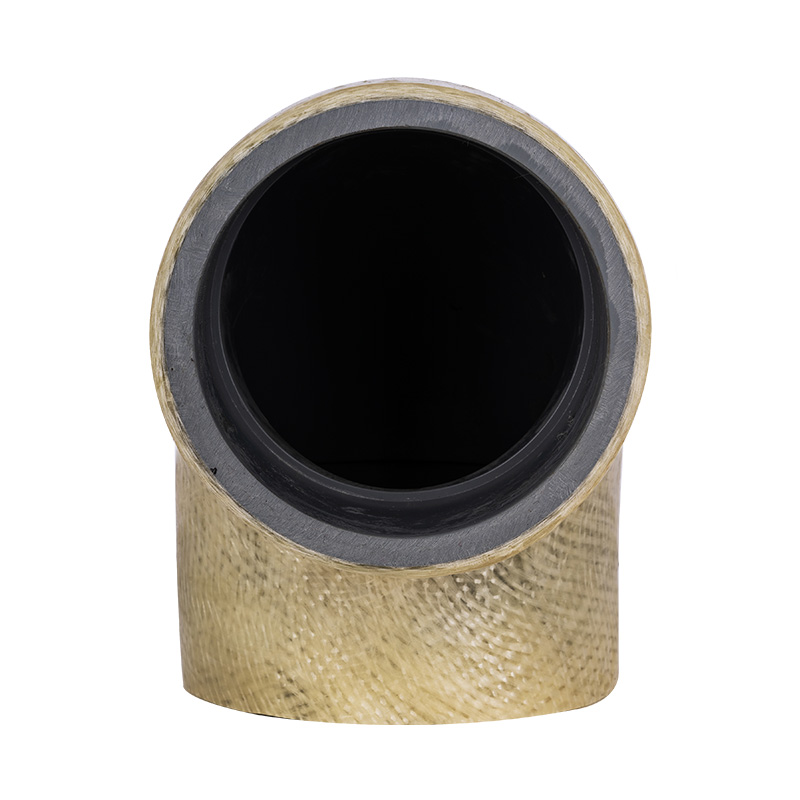

Codo de 90° reforzado con fibra de vidrio FRP/PVC-C, FRP/PVC-U

Lista de límites de temperatura de la aplicación
Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Características estructurales del producto

1. Ligero y de alta resistencia
La densidad relativa está entre 1,5 y 2,0, sólo entre 1/4 y 1/5 de la del acero al carbono, pero su resistencia a la tracción se acerca o incluso supera a la del acero al carbono, y su resistencia específica es comparable a la del acero aleado de alta calidad.
2. Excelente resistencia a la corrosión
El FRP es un excelente material resistente a la corrosión, que ofrece una excelente resistencia al aire, al agua, concentraciones moderadas de ácidos, álcalis, sales y diversos aceites y disolventes.
3. Excelentes propiedades eléctricas
El FRP es un excelente material aislante utilizado en aisladores. Mantiene buenas propiedades dieléctricas incluso a altas frecuencias y tiene una excelente transmitancia de microondas.
4. Excelentes propiedades térmicas
El FRP tiene una conductividad térmica baja y la conductividad térmica es de 1,25-1,67 kJ/s, solo 1/100-1/1000 de la del metal, lo que lo convierte en un excelente material de aislamiento térmico.
5. Excelente capacidad de diseño
Diseño flexible de diversos productos estructurales para cumplir con requisitos de aplicación específicos, garantizando una excelente integridad del producto y permitiendo la selección de materiales para cumplir con los requisitos de rendimiento del producto.
6. Excelente capacidad de fabricación
La tecnología de moldeo flexible se puede seleccionar según la forma del producto, los requisitos técnicos, la aplicación y la cantidad. El proceso es simple, permite el moldeo en un solo paso y ofrece excelentes beneficios económicos. Esto es particularmente ventajoso para productos complejos, desafiantes y de bajo volumen, lo que resalta su procesabilidad superior.

Codo compuesto 90°

DN D d1 d2 L Z S
0,6 MPa 1,0 MPa 1,6 MPa
15 27 20 18 28 16 2 2 2
20 32 25 23 34 19 2 2 2
25 40 32 30 41 22 2 2 2
32 50 40 38 49 26 2 2 2.5
40 61 50 47 61 31 2 2 2.5
50 75 63 60 74 38 2 2.5 3
65 88 75 72 83 44 2 2.5 3.5
80 104 90 86 99 51 2 2.5 3.5
100 127 110 105 120 61 2 3 4
125 161 140 134 150 76 2.5 4 5.5
150 184 160 154 172 86 2.5 4 5.5
200 249 225 219 237 119 4 5.5 8.5
250(Φ250) 287 250 240 275 131 4 5.5 8.5
250(Φ280) 310 280 270 301 146 4 5.5 8.5
300 346 315 310 331 164 4.5 6.5 10
350 392 355 350 372 184 5 7.5 11.5
400 433 400 395 416 206 5.5 8.5 13
450 494 450 430 483 231 6.5 10,5 15.5
500 548 500 480 521 256 7.5 12.5 19.5
600 670 630 600 654 321 9 15 23.5
Nota: Las dimensiones de los accesorios de tubería compuestos pueden estar sujetas a ajustes menores de mutuo acuerdo entre el proveedor y el comprador.
