Válvula de diafragma tipo brida PPH DN15-300

Inicio / Productos / Serie de válvulas de plástico / Serie de Válvula de diafragma / Válvula de diafragma tipo brida PPH DN15-300

Como podemos ayudarte ?

Estricto control de calidad en todo el fabricante.

0086 180 6712 3173 Contáctenos

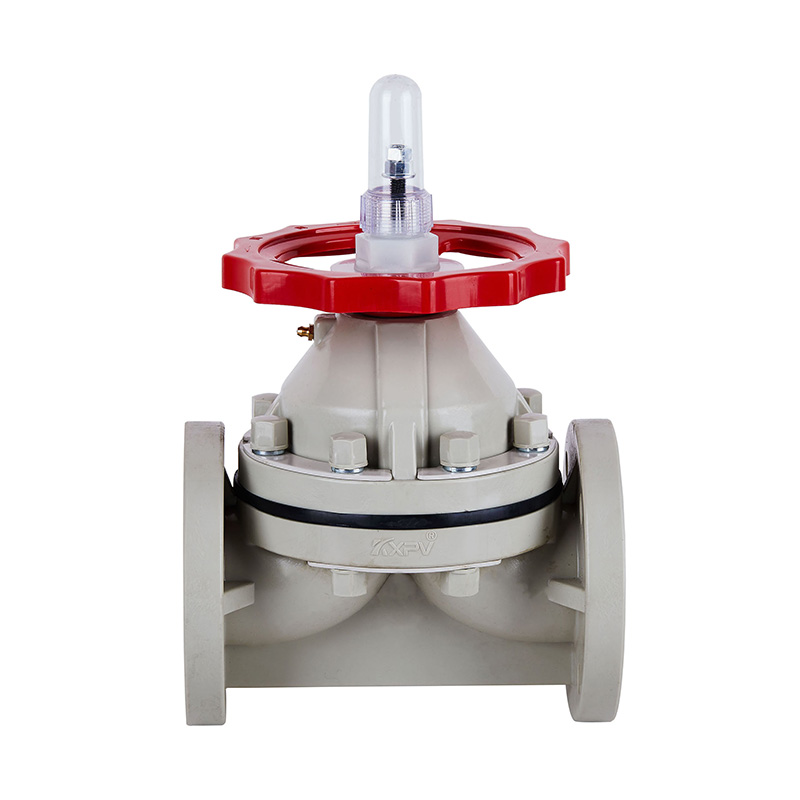

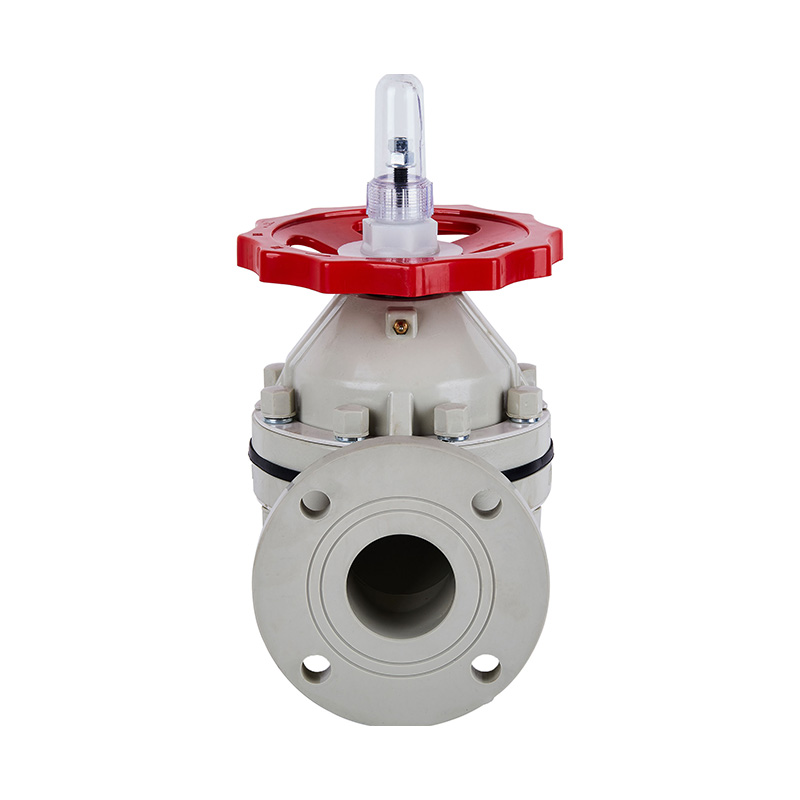

Válvula de diafragma tipo brida PPH DN15-300

Válvula de diafragma tipo brida PPH DN15-300

Manual de alta temperatura industrial del sello suave a través de la válvula de diafragma plástica PPH del camino para el suministro de agua

Aplicación: Suministro general de agua

Temperatura del medio: temperatura alta, temperatura media

Energía:Manual

Medios:ácido

Tamaño del puerto: DN15-DN250

Estructura: diafragma

Nombre del producto: válvula de diafragma PPH

Conexión: Extremos de brida

Certificado:ISO9001

Medio:ácido

Presión de trabajo: 0-10bar

Tipo de válvula: 1 vía

Sello:EPDM F46

Tiempo de entrega: 7 días

Cantidad mínima de pedido: 1 pieza

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Prinortecipales características estructurales.

    1.El diafragma del sello está hecho de F46 o PFA, el número de pliegues es ≥120000 veces y la resistencia a la corrosión es equivalente a F4.

    2.Al adoptar la estructura de elevación de tornillo, la fuerza de apertura y cierre es enorme y la estabilidad es buena.

    lista de límites de temperatura de la aplicación

    Material Temperatura media°C Material Temperatura media°C
    CPVC -20 ℃ ~ 95 ℃ HPP -20 ℃ ~ 110 ℃
    PVC -0 ℃ ~ 65 ℃ PVDF -40 ℃ ~ 150 ℃
    FRPP -14 ℃ ~ 90 ℃

    Dibujo de detalle del conjunto de válvula de diafragma

    No. Nombre Material
    1 Límite de cobertura COMO
    2 Semental Acero, acero inoxidable.
    3 Tuerca de retención FRPP
    4 Arandela FRPP
    5 Rueda Material de aleación
    6 Platina Acero, acero inoxidable
    7 Perno y tuerca de doble cabeza Acero, acero inoxidable
    8 Capó FRPP, PVDF, PVC, CPVC, PPH
    9 Tuerca de yugo Acero Ht300
    10 Provenir Acero, acero inoxidable
    11 Desct FRPP, PVDF, UPVC, CPVC, PPH, acero, acero inoxidable, C.I.FRP
    12 película EPDM, FPM
    13 Diafragma F46.PFA
    14 Cuerpo FRPP, PVDF, UPVC, CPVC, PPH
    15 Platina Acero, acero inoxidable

    Lista de presiones y temperaturas de trabajo

    Calibre/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Lista de dimensiones

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    ES

    JIS

    ANSI

    ES

    JIS

    ANSI

    ES

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

Productos relacionados

Kaixin Pipeline Technologies Co., Ltd.
Watch overview
Válvula de diafragma tipo brida PPH DN15-300

Llevando tu sueño al mundo Calidad es vida

Somos una empresa líder en este campo, brindamos soluciones específicas para cada uno de nuestros clientes.
Una válvula de diafragma es un tipo de válvula que utiliza un diafragma flexible para separar el paso de flujo del mecanismo operativo de la válvula. El diafragma, que normalmente está hecho de caucho u otro material flexible, está conectado a un vástago que pasa a través del cuerpo de la válvula. Cuando el vástago se mueve hacia arriba o hacia abajo, comprime o descomprime el diafragma, que a su vez abre o cierra el paso de flujo.
Las válvulas de diafragma se utilizan a menudo en aplicaciones donde es necesario aislar el paso de flujo del mecanismo operativo de la válvula para evitar contaminación o fugas. Se utilizan ampliamente en las industrias química, farmacéutica, alimentaria y de bebidas. Además, se utiliza ampliamente en salas blancas y aplicaciones sanitarias y estériles. También se pueden utilizar en aplicaciones donde el fluido a controlar es abrasivo o corrosivo, ya que el diafragma puede estar fabricado con materiales resistentes a estas condiciones.
Las válvulas de diafragma están diseñadas para brindar una larga vida útil y un bajo costo de propiedad. Se encuentra disponible una amplia gama de materiales, conexiones y pruebas de clasificación de flujo. Las válvulas de diafragma ofrecen un excelente compromiso entre confiabilidad, costo y rendimiento.
