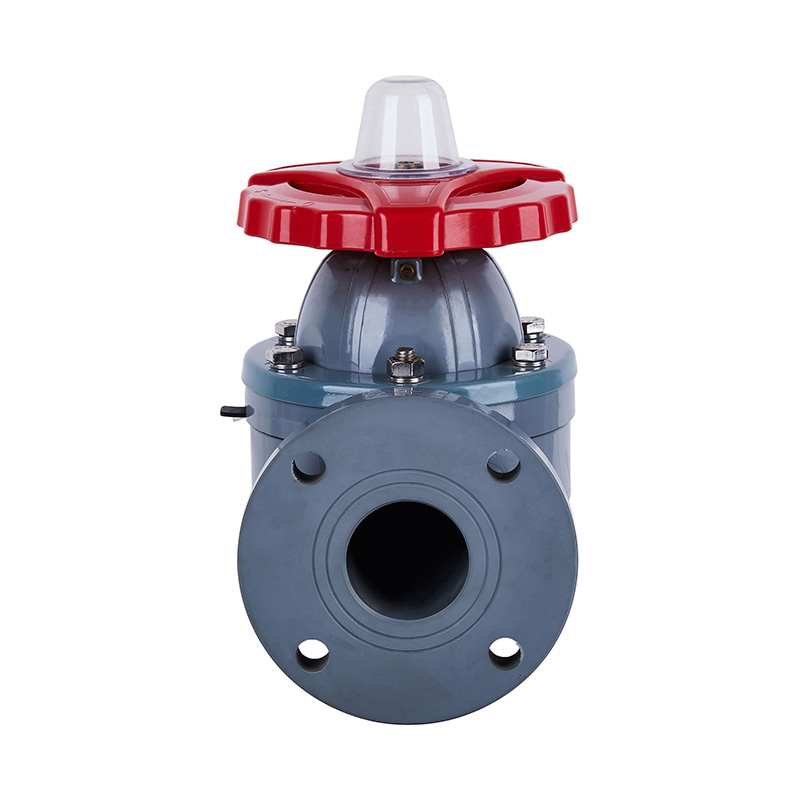

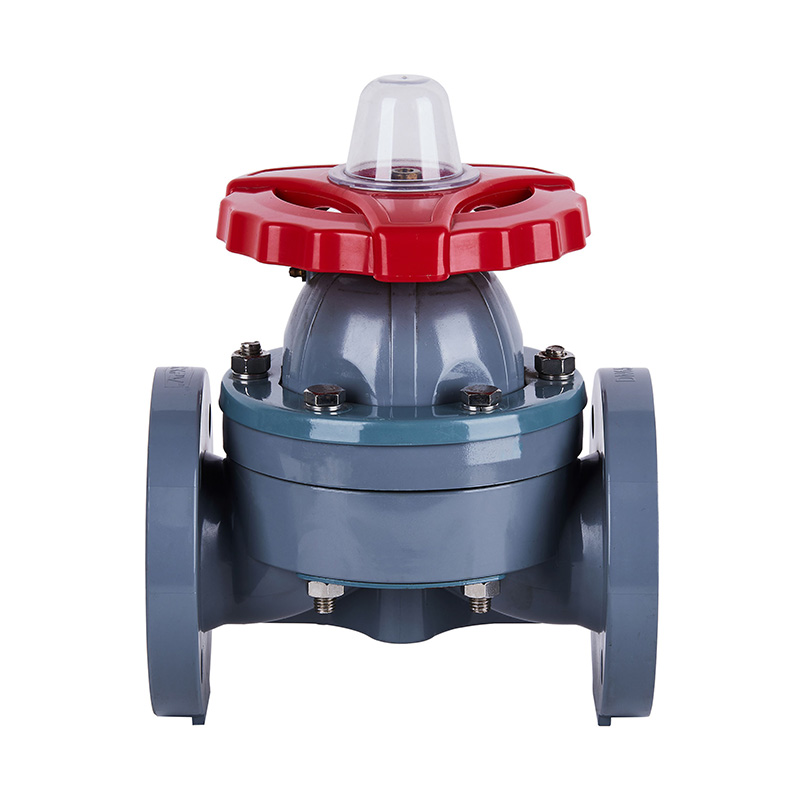

Válvula de diafragma con brida tipo B PVC-C G41F-10V DN15-100 1/2"-4" Estándar ANSI

Válvula de diafragma con brida de PVC-C manual de alta temperatura y ultradurable para suministro de agua y fluidos ácidos, estándar ANSI
Nombre del producto: Válvula de diafragma de PVC-C
Color: Gris
Tamaño: DN15–DN300
Modelo: G41F-10V
Aplicación: General
Material: Plástico
Temperatura media: alta, media
Presión: Media
Fuente de alimentación: Manual
Medio: Ácido
Tamaño del puerto: DN15–DN300
Estructura: Diafragma
Conexión: Extremo con brida
Certificado: ISO9001
Medio: Ácido
Clase de presión: 1,0 Mpa (10 bar)
Tipo de válvula: unidireccional
Sellado: EPDM F46
Plazo de entrega: 7 días
Cantidad mínima de pedido: 1 pieza

Características estructurales del producto
1.El diafragma de sellado está fabricado en F46 o PFA, con una resistencia a la flexión de ≥120.000 ciclos y una resistencia a la corrosión equivalente a F4.
2.La válvula adopta una estructura de elevación por tornillo, con bajo par operativo y excelente estabilidad.

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

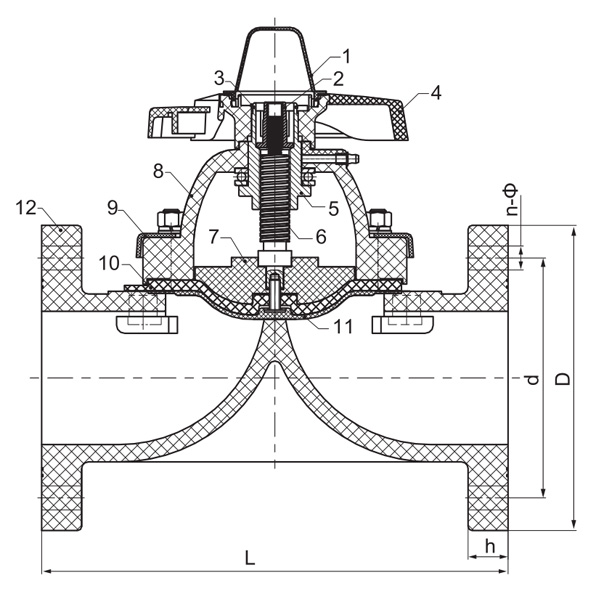

Tabla de materiales de piezas
No. Nombre Material Cantidad.
1 Límite de cobertura COMO 1
2 Tuerca de límite Acero Stell 1
3 Anillo de retención 65Mn 1
4 Rueda Material de aleación 1
5 Nuez Cobre 1
6 Tallo Cobre 1
7 Disco PVDF 1
8 Bonnet PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Platina Q345/Stell 1
10 Flim EPDM 1
11 Diafragma F46/PFA/PTFE 1
12 Cuerpo PVC-C,PVC-U,PVDF,PPH,FRPP,PTFE 1

Lista de dimensiones

Especificación d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
1/2"(15) 60 95 125 14 4-Φ16
3/4"(20) 70 105 135 18 4-Φ16
1"(25) 79 115 145 18 4-Φ16
1¼"(32) 89 135 160 18 4-Φ16
1½"(40) 98 145 180 20 4-Φ16
2"(50) 121 160 210 23 4-Φ19
2½"(65) 140 180 250 24 4-Φ19
3"(80) 152 195 300 28 8-Φ19
4"(100) 191 229 350 29 8-Φ19
