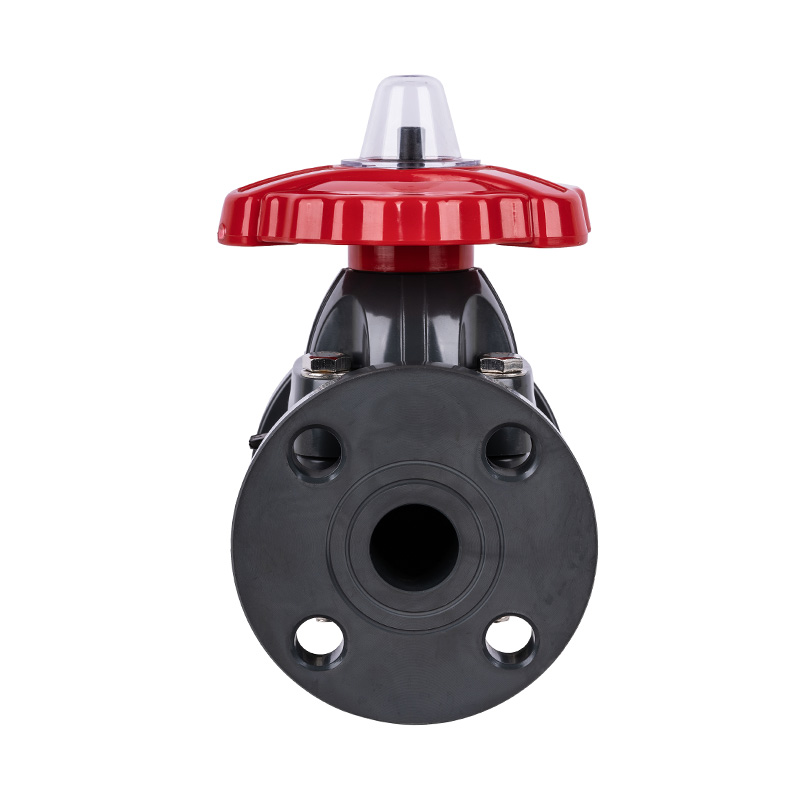

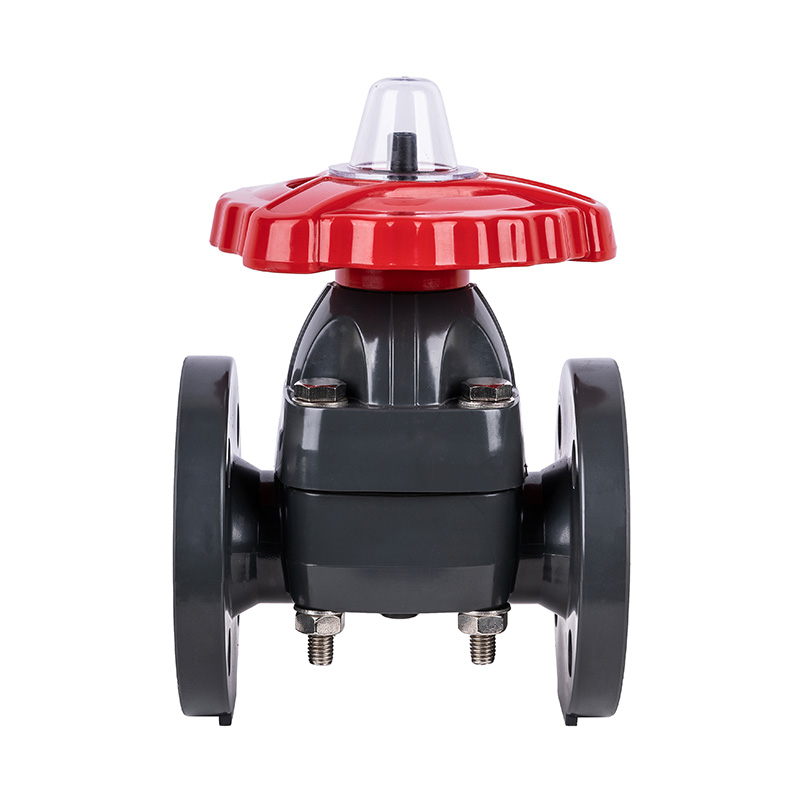

Válvula de diafragma con brida PVC-U G41F-10U DN20、DN32-150 20A、32A-150A Estándar JIS

Válvula de diafragma con brida de PVC-U de última temperatura DN20-150 directa de fábrica a gran venta para plantas químicas, estándar JIS
Aplicación: General
Temperatura media: alta, media
Fuente de alimentación: Manual
Medio: Ácido
Tamaño del puerto: DN20-150
Estructura: Diafragma
Nombre del producto: Válvula de diafragma de PVC-U
Conexión: Extremo con brida
Certificado: ISO9001
Clase de presión: 1,0 Mpa (10 bar)
Tipo de válvula: unidireccional
Sellado: EPDM F46
Plazo de entrega: 7 días
Cantidad mínima de pedido: 1 pieza

Características estructurales del producto
1.El diafragma de sellado está fabricado en F46 o PFA, con una resistencia a la flexión de ≥120.000 ciclos y una resistencia a la corrosión equivalente a F4.
2.La válvula adopta una estructura de elevación por tornillo, con bajo par operativo y excelente estabilidad.

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Dibujo detallado del conjunto de válvula de diafragma
No. Nombre Material
1 Límite de cobertura COMO
2 Tachuela Acero،acero inoxidable
3 Tuerca de retención FRPP
4 Lavadora FRPP
5 Rueda Material de aleación
6 Platina Acero،acero inoxidable
7 Tachuela y tuerca de doble cabeza Acero،acero inoxidable
8 Bonnet FRPP、PVDF、PVC-U、PVC-C、PPH
9 Tuerca de yugo Acero, cobre Ht300
10 Tallo Acero،acero inoxidable
11 Disco hierro fundido、FRPP、PVDF、PVC-U、PVC-C、PPH、Acero،acero inoxidable、CIFRP
12 Flim EPDM,FPM
13 Diafragma F46.PFA
14 Cuerpo FRPP、PVDF、PVC-U、PVC-C、PPH
15 Platina Acero،acero inoxidable

Lista de dimensiones

DN (mm) D d L h n Ø
20(3/4") 105 75 120 18 4 15X16
25(1) 115 90 130 18 4 19X20,5
32(1 1/4") 135 100 160 20 4 19X20,5
40(1 1/2") 145 105 180 20 4 19X20,5
50(2") 160 120 210 21 4 19X20,5
65(2 1/2") 180 140 250 22 4 19X20,5
80(3") 195 150 280 22 8 19X20,5
100(4") 229 175 340 24 8 19X20,5
125(5") 250 210 410 24 8 23
150(6") 280 240 480 26 8 23
