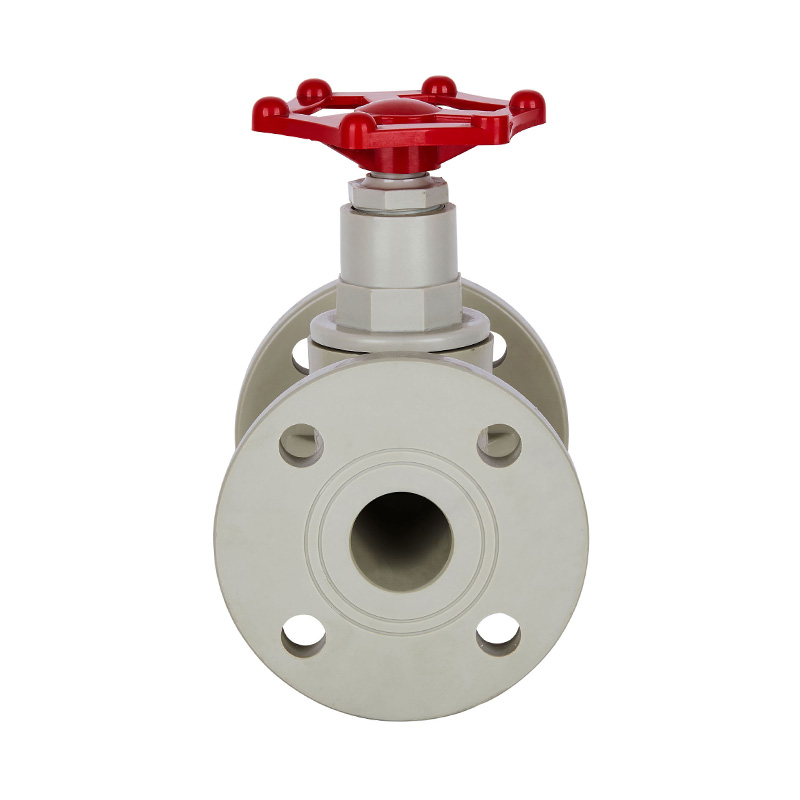

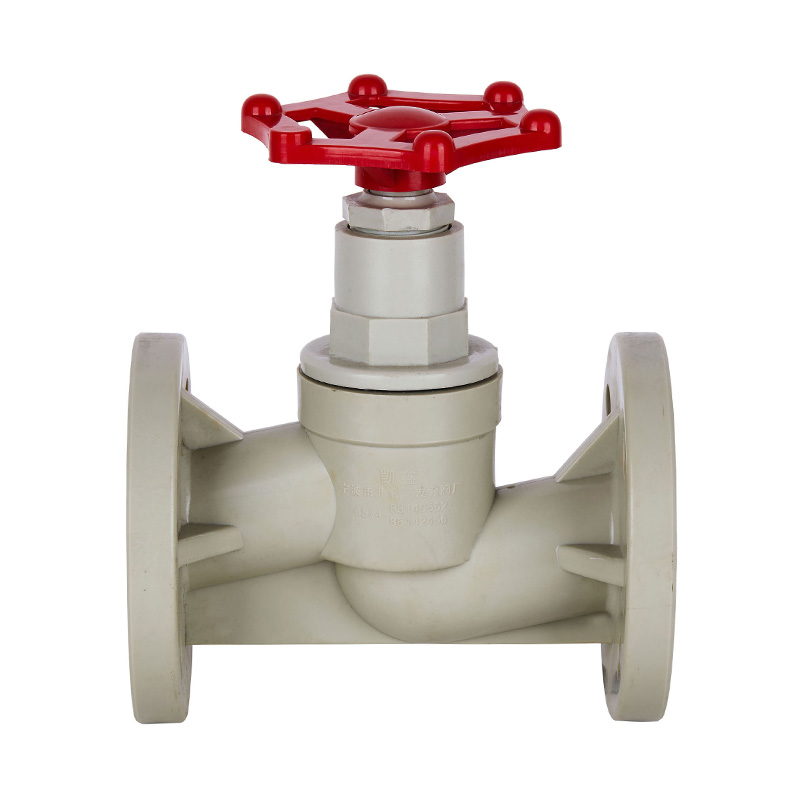

Válvula de paso recto de tipo de brida de PPH DN15-150

El reborde PPH termina el tipo de encargo del estruendo de la válvula de globo mini 2 pulgadas válvula plástica química de 6 pulgadas para la industria

Lugar de origen: Zhejiang, China

Nombre de la marca: KXPV

Número de modelo: J11F-10S

Aplicación: General

Material: Plástico

Temperatura del medio: temperatura alta, temperatura media

Presión: baja presión

Poder: Manual

Medios: ácido

Tamaño del puerto: DN15-DN150

Estructura: cierre

Material del cuerpo: PPH

Conexión: extremos de brida

Presión de trabajo: 0-10 bar

Tipo de válvula: 1 vía

Medio aplicable: ácido-base

Garantía: 12 meses

Temperatura: 0 ~ 90

Plazo de entrega: 7 días

MOQ: 1 pieza

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Principales Características Estructurales

    1. El cuerpo de plástico tiene una excelente resistencia a la corrosión, resistencia química y resistencia a la abrasión.

    2. Diseño compacto, alta calidad y precio económico.

    3. Proporcione ajuste de flujo.

    Tabla de Materiales de las Piezas

    No.

    Nombre

    Material

    1

    Volante

    Material de aleación

    2

    Tuerca de sellado

    FRPP,PVDF,CPVC,UPVC,PPH

    3

    Sello de yugo

    PTFE

    4

     Tapón de tuerca

    FRPP

    5

    Tuercas hexagonales

    Acero

    6

    Pieza de relleno

    Acero

    7

     Capó

    FRPP,PVDF,CPVC,UPVC,PPH

    8

    Perno prisionero de doble punta

    Acero

    9

     Vástago

    Acero + Plástico

    10

    Tapón Superior

    FRPP,PVDF,CPVC,UPVC,PPH

    11

    Cuerpo

    FRPP,PVDF,CPVC,UPVC,PPH

    12

    Junta de goma

    EPDM,FPM

    13

    Tuercas hexagonales

    Acero

    14

    Tapón de tuerca

    FRPP

    Dibujo Detallado del Montaje de la Válvula de Paso Recto de Tipo de Brida

    Lista de dimensiones

    DN (mm)

    D1

    D2

    H

    L

    		 T

    n-Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2 ")

    105

    65

    70

    2.38

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    20 (3/4 ")

    105

    75

    75

    2.76

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    25 (1 ")

    115

    85

    90

    3.13

    220

    160

    20

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4 ")

    135

    100

    100

    3.45

    250

    185

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2 ")

    150

    110

    105

    3.88

    275

    200

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2 ")

    165

    125

    120

    4.74

    350

    230

    20

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2 ")

    185

    145

    140

    5.49

    390

    295

    24

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3 ")

    200

    160

    150

    6

    400

    310

    25

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4 ")

    220

    180

    175

    7.5

    410

    350

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5 ")

    250

    210

    210

    8.5

    430

    400

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6 ")

    285

    240

    240

    9.51

    480

    480

    33

    8-Φ23

    8-Φ23

    8-Φ22
