Válvula de globo tipo brida PVDF DN15-150

Inicio / Productos / Serie de válvulas de plástico / Serie de Válvula de paso recto / Válvula de globo tipo brida PVDF DN15-150

Como podemos ayudarte ?

Estricto control de calidad en todo el fabricante.

0086 180 6712 3173 Contáctenos

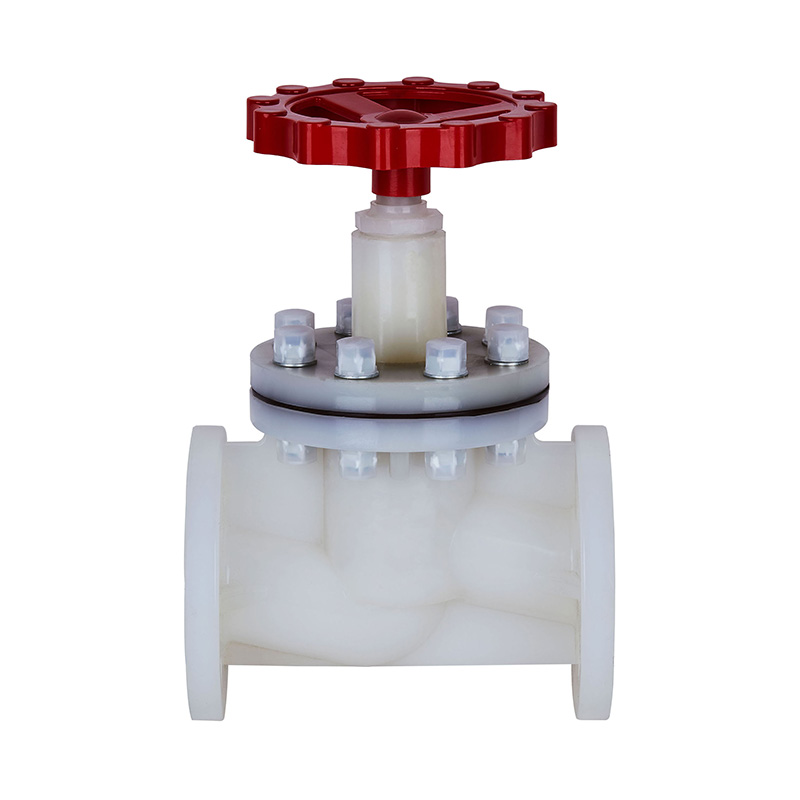

Válvula de globo tipo brida PVDF DN15-150

Válvula de globo tipo brida PVDF DN15-150

Válvula de globo tipo brida de PVDF, válvula de globo de brida de plástico para vapor industrial químico a bajo precio para agua y uso doméstico

Número de modelo: J11F-10S.

Material: plástico

Forma de conexión: brida

Modo de conducción: Manual

Presión nominal: 10 kg

Canal:Tipo directo

Estructura: válvula de bola fija

Tipo: válvula de bola fija

Función: válvula de derivación

Temperatura: alta temperatura

Aplicación: uso industrial, uso industrial de agua, uso doméstico

Marca registrada: KXPV

Especificación: DN15-DN100

Origen:Beilun Ningbo China

Código SA: 8481804090

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Principales características estructurales

    1.El cuerpo de plástico tiene una excelente resistencia a la corrosión, resistencia química y resistencia a la abrasión.

    2.Diseño compacto, alta calidad y económico.

    3.Proporcionar ajuste de flujo.

    tabla de materiales de piezas

    No.

    Nombre

    Material

    1

    rueda de mano

    Material de aleación

    2

    Tuerca de sellado

    FRPP, PVDF, CPVC, UPVC, PPh

    3

    Sello de yugo

    PTFE

    4

    Tuerca ciega

    FRPP

    5

    tuercas hexagonales

    Acero

    6

    lugar de llenado

    Acero

    7

    Capó

    FRPP, PVDF, CPVC, UPVC, PPH

    8

    Perno de doble cabeza

    Acero

    9

    Provenir

    Acero Plástico

    10

    tapado

    FRPP, PVDF, CPVC, UPVC, PPH

    11

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

    12

    Arandela de goma

    EPDM, FPM

    13

    tuercas hexagonales

    Acero

    14

    Tuerca ciega

    FRPP

    Dibujo de detalle del conjunto de válvula de globo tipo brida

    lista de dimensiones

    DN (mm)

    D1

    D2

    H

    L

    		T

    norte-Φ

    ES

    JIS

    ANSI

    ES

    JIS

    ANSI

    15(1/2")

    105

    65

    70

    2.38

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    20 (3/4")

    105

    75

    75

    2.76

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    25 (1")

    115

    85

    90

    3.13

    220

    160

    20

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4")

    135

    100

    100

    3.45

    250

    185

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2")

    150

    110

    105

    3.88

    275

    200

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2")

    165

    125

    120

    4.74

    350

    230

    20

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2")

    185

    145

    140

    5.49

    390

    295

    24

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3")

    200

    160

    150

    6

    400

    310

    25

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4")

    220

    180

    175

    7.5

    410

    350

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    430

    400

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6")

    285

    240

    240

    9.51

    480

    480

    33

    8-Φ23

    8-Φ23

    8-Φ22

Productos relacionados

Kaixin Pipeline Technologies Co., Ltd.
Watch overview
Válvula de globo tipo brida PVDF DN15-150

Llevando tu sueño al mundo Calidad es vida

Somos una empresa líder en este campo, brindamos soluciones específicas para cada uno de nuestros clientes.
Una válvula de diafragma es un tipo de válvula que utiliza un diafragma flexible para separar el paso de flujo del mecanismo operativo de la válvula. El diafragma, que normalmente está hecho de caucho u otro material flexible, está conectado a un vástago que pasa a través del cuerpo de la válvula. Cuando el vástago se mueve hacia arriba o hacia abajo, comprime o descomprime el diafragma, que a su vez abre o cierra el paso de flujo.
Las válvulas de diafragma se utilizan a menudo en aplicaciones donde es necesario aislar el paso de flujo del mecanismo operativo de la válvula para evitar contaminación o fugas. Se utilizan ampliamente en las industrias química, farmacéutica, alimentaria y de bebidas. Además, se utiliza ampliamente en salas blancas y aplicaciones sanitarias y estériles. También se pueden utilizar en aplicaciones donde el fluido a controlar es abrasivo o corrosivo, ya que el diafragma puede estar fabricado con materiales resistentes a estas condiciones.
Las válvulas de diafragma están diseñadas para brindar una larga vida útil y un bajo costo de propiedad. Se encuentra disponible una amplia gama de materiales, conexiones y pruebas de clasificación de flujo. Las válvulas de diafragma ofrecen un excelente compromiso entre confiabilidad, costo y rendimiento.
