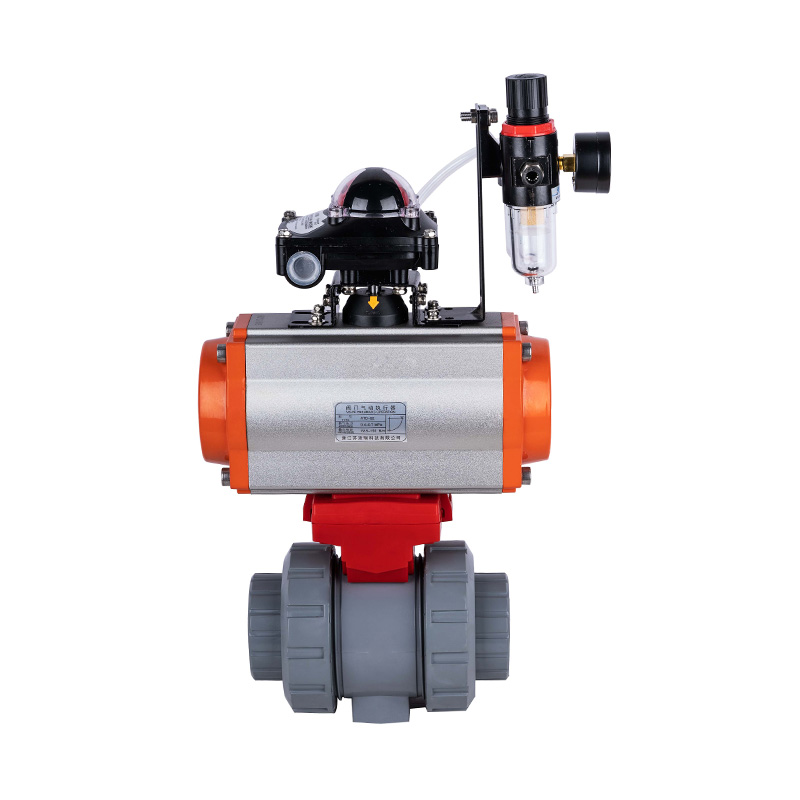

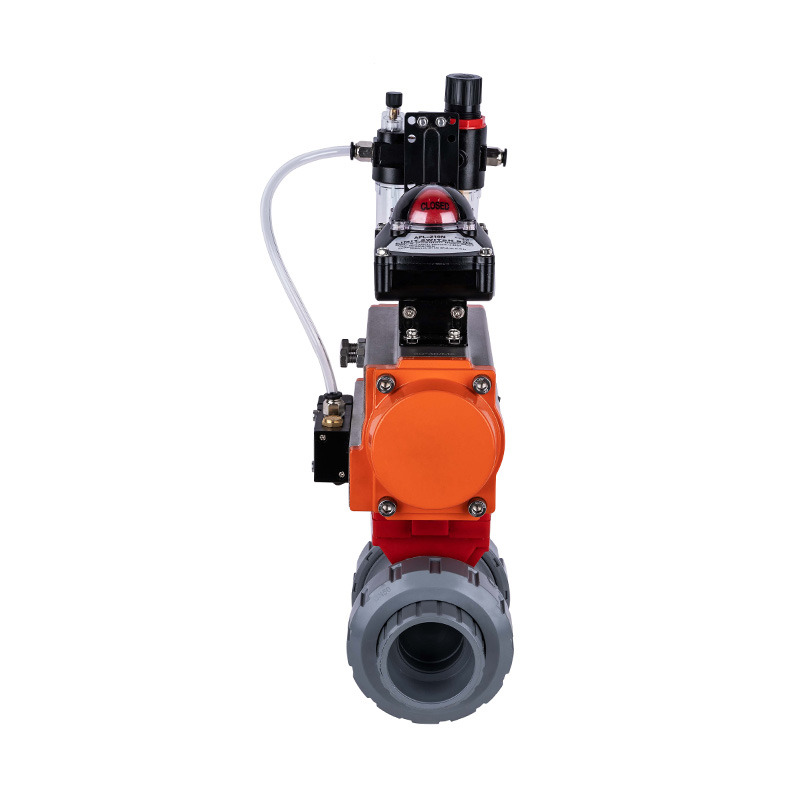

Válvula neumática de doble unión de doble bola PVC-C Q661F-10V DN15-100 1/2"-4" Estándar ANSI

Válvula de bola neumática ultraduradera de excelente calidad, válvula de bola neumática de plástico de alta temperatura, adecuada para la industria química Estándar ANSI
Modelo: Q661F-10V
Material: Plástico
Tipo de conexión: Universal
Modo de funcionamiento: Manual
Presión nominal: 10 kg
Ruta de flujo: recta
Estructura: Válvula de bola fija
Función: Válvula de derivación
Temperatura: Alta temperatura
Aplicación: Uso industrial, Uso en la industria del agua
Marca: KXPV
Tamaño: DN15-DN100
Origen: Zhejiang, Ningbo

Clase de presión: 1,0 Mpa(10bar)

Lista de límites de temperatura de la aplicación

Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Características estructurales del producto

1.Las válvulas de bola de la serie plástica de ingeniería están hechas de FRPP, PVDF, PVC-C, PVC-U, PPH y otros materiales termoplásticos resistentes a la corrosión, moldeados en un solo proceso de inyección, ofreciendo una fuerte resistencia a la corrosión.
2.La estanqueidad del asiento de PTFE se puede ajustar adecuadamente.
3.El diseño de doble junta tórica proporciona doble protección contra fugas.
4.La válvula presenta una apariencia refinada, una superficie lisa, un procesamiento fino y un diseño de flujo total.
5.El actuador se puede controlar de forma remota a través de una computadora o un centro de control, lo que permite que la válvula regule el flujo y el caudal del medio, lo que hace que la operación sea más conveniente, eficiente y reduce los costos de mano de obra al tiempo que garantiza la seguridad del personal en el sitio

Tabla de materiales de piezas

No. Nombre Material Cantidad.
PVC-C PVC-U
1 Soporte electroneumático Material de aleación 1
2 Tallo PVC-C PVC-U 1
3 Cuerpo PVC-C PVC-U 2
4 Sella la junta tórica del asiento 1 FPM EPDM 1
5 Sello del asiento PVC-C PVC-U 1
6 Sello del asiento O-ring 2 FPM EPDM 2
7 Sello del asiento O-ring 3 FPM EPDM 2
8 Sello de plantilla PTFE PTFE 2
9 Bola PVC-C PVC-U 1
10 prensa de tapa PVC-C PVC-U 2
11 Accesorio de unión estándar americano PVC-C PVC-U 2
12 TalloO-rings FPM EPDM 2
13 TalloConnectors Material de aleación 1

Lista de dimensiones

Especificación D(mm) D1(mm) L(mm) Z(mm) H(mm) Φ1(mm) L1XL1(mm) L2(mm) n-Φ1(mm)
1/2"(15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6.5
3/4"(20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6.5
1"(25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6.5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6.5
1½"(40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6.5
2"(50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6.5
2½"(65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3"(80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4"(100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
