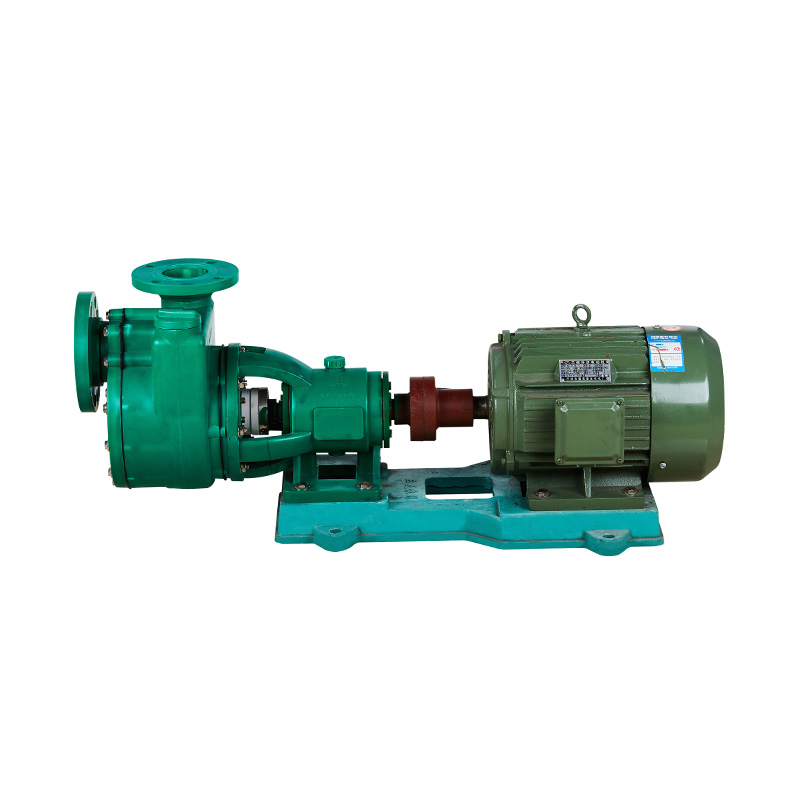

Venta al por mayor industriales Bomba autocebante de acoplamiento de eje de FPZ Proveedores, Fábrica

Especificación de bombas de PVDF y FRPP

Nuestra fábrica se especializa en la producción de cuatro series (FV, FP, FVZ, FPZ) de las cuatro series (FV, FP, FVZ, FPZ) de bombas centrífugas de PVDF y FRPP y la bomba autocebante. La bomba de PVDF es adecuada para ácido fuerte, oxidante fuerte, halógeno, hidrocarburos aromáticos, medios químicos como grasas, disolventes clorados, temperatura práctica de -40 ° C a 140 ° C. La bomba FRPP es adecuada para sales alcalinas, ácidas y alcalinas fuertes y sus derivados comúnmente.Para motor de ahorro de energía tipo Y general de accionamiento de bomba secundaria, y su temperatura de funcionamiento es de -40 ° C a 90 ° C.El motor a prueba de explosiones solo se suministra con según requisición Con requisitos especiales de flujo, elevación, velocidad de rotación y potencia, nuestra fábrica puede proporcionar servicio técnico para cumplir con los requisitos del cliente

TIPO DE BOMBA

Gráfico de flujo de bomba centrífuga / bomba autocebante

Instalación / Mantenimiento

1.Después del transporte de larga distancia, la bomba debe revisarse antes de la instalación, si las partes de la máquina de la bomba están intactas, los sujetadores están sueltos y deben volver a apretarse para verificar la concentricidad del eje del eje de la bomba y el eje del motor . Si hay algo suelto, debe corregirse. La bomba debe revisarse antes de la instalación, especialmente para las piezas de repuesto; La conexión del eje y las cerraduras deben ajustarse firmemente en la posición correcta.

2.El cuerpo de la bomba es todo moldeado por inyección de resina de PVDF y FRPP, por lo que las tuberías de entrada y salida deben tener una estructura de soporte o suspensión, no deben estar soportadas solo por las bridas de unión. La tubería de entrada no debe tener más de 2 piezas de codo de 90 °. La bomba centrífuga de tipo FP, FV se instalará en el extremo delantero del tubo de succión para garantizar que la bomba esté llena de líquido antes de arrancar la bomba. La boquilla de succión o la válvula inferior se instalarán con un colador o un colador. debe instalarse en la entrada para evitar que los artículos diversos sean absorbidos por la bomba y garantizar que la bomba pueda funcionar correctamente.

3.Todas las conexiones deben estar apretadas y sin fugas de aire; de lo contrario, la bomba no funcionará correctamente y dará el flujo y la elevación diseñados.

Bomba autocebante

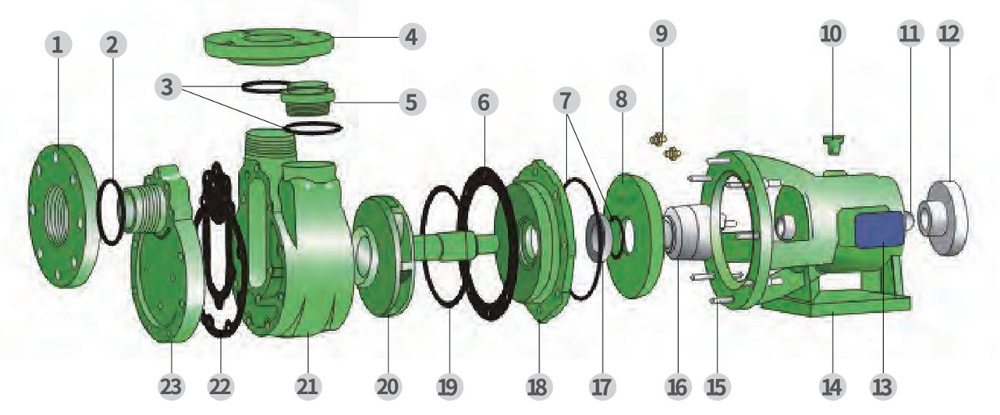

Tipo de conexión del eje Dibujo detallado del conjunto de bomba autocebante

Tabla de materiales de piezas

No.	Nombre	Material
1	Brida de entrada	FRPP.PVDF
2	Anillo	EPDM.FPM
3	Anillo	EPDM.FPM
4	Cuerpo de bomba	FRPP.PVDF
5	Tapa de inyección de líquido	FRPP.PVDF
6	Película de sellado	EPDM.FPM
7	Anillo	EPDM.FPM
8	Enfría la tapa	FRPP.PVDF
9	Cubierta de agua refrigerante	Acero
10	Tapón del orificio de aceite	FRPP
11	Eje portador	Acero
12	Acoplamiento	Hierro fundido
13	Placa de fecha	Aluminio
14	Suppot	FRPP / PVDF
15	Perno prisionero de doble cabeza	Acero, acero inoxidable
16	El sello mecánico se mueve	Sic
17	Enlace estático del sello mecánico	Sic
18	Contraportada	FRPP.PVDF
19	Anillo	EPDM.FPM
20	Eje impulsor	FRPP / acero PVD / acero
21	Cuerpo de bomba de bomba autocebante	FRPP.PVDF
22	Puerta	EPDM.FPM
23	Portada	FRPP.PVDF

Bomba autocebante Fpv

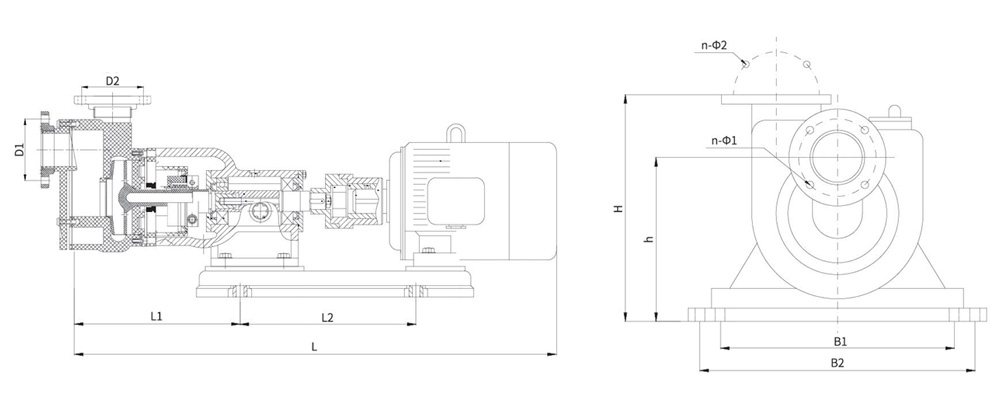

LISTA DE DIMENSIONES UNIDAD: mm

Escribe/ Dimensión			Tamaño instalado							Brida de entrada		Cuerpo de bomba
			L	LI	L2	H	h	B1	B2	D1	n-Φ1	D2	n-Φ2
40F	p	Z-25	800	280	400	360	260	240	335	110	4-Φ18	100	4-Φ18
	v
50F	p	Z-28	900	280	400	360	260	240	335	125	4-Φ18	110	4-Φ18
	v
80F	p	Z-30	1000	575	435	400	300	250	340	160	8-Φ18	145	4-Φ18
	v
80F	p	Z-32	1000	575	435	400	300	250	250340	160	8-Φ18	145	4-Φ18
	v

Espectificación

Escribe			1.00 Peso específico del medio （P) 1.00	Fluir （M3 / h）	Levante (m)	Rango de succión (m)	Diámetro de importación y exportación （mm）	Potencia del motor (kw)	Peso total (kilogramo)	Tipo de conección
25F	p	(D) -8A	1.00	3	8		32X25 (paquete）	0.55	15	Tipo de conexión directa
	v
32F	p	(D) -11A	1.00	4	11		32X25 (paquete）	0.75	15
	v
32F	p	(D) -11B	1.35	4	8		32X25 (paquete）	1.1	15
	v
40F	p	(D) -18A	1.88	7.5	18		40X32 (paquete）	3	30
	v
40F	p	(D) -18B	1.00	11	18		40X32 (paquete）	1.5	30
	v
40F	p	(D) -18C	1.35	11	18		40X32 (paquete）	2.2	30
	v
50F	p	(D) -20A	1.00	18	20		50X40	2.2	37
	v
50F	p	(D) -20B	1.35	13	20		50X40	3	37
	v
65F	p	(D) -25A	1.00	20	25		65X50	4	75
	v
80F	p	(D) -30A	1.00	50	30		80X65	5.5	95
	v
80F	p	(D) -32B	1.00	50	32		80X65	7.5	95
	v
100F	p	(D) -20A	1.00	100	20		100X80	11	125
	v
100F	p	(D) -32B	1.00	100	40		100X80	15	125
	v
40F	p	-25A	1.00	11	25		40X32	3	48	Tipo de conexión del eje
	v
50F	p	-28A	1.00	18	28		50X40	4	75
	v
65F	p	-26A	1.00	13	26		65X50	4	95
	v
80F	p	-30A	1.00	20	30		80X65	5.5	100
	v
80F	p	-32B	1.00	50	32		80X65	7.5	100
	v
100F	p	-20A	1.00	100	20		100X80	11	192
	v
100F	p	-32B	1.00	100	40		100X80	15	192
	v
25F	p	FZ (D) -8A	1.00	3	8	4	25X20 (束接）	0.75	17	Tipo de conexión directa
	v
32F	p	FZ (D) -11A	1.00	4	11	4	32X25 (束接）	1.1	18
	v
40F	p	FZ (D) -18A	1.00	11	18	4	40X32	1.5	60
	v
40F	p	FZ (D) -18B	1.35	11	18	4	40X32	2.2	60
	v
40F	p	FZ (D) -18C	1.88	11	15	3.7	40X32	3	60
	v
50F	p	FZ (D) -20A	1.00	18	20	4	50X40	2.2	68
	v
50F	p	FZ (D) -20B	1.35	18	20	4	50X40	5.5	68
	v
50F	p	FZ (D) -20C	1.88	18	20	3.7	50X40	7.5	68
	v
80F	p	FZ (D) -30A	1.00	50	30	4	80X65	5.5	90
	v
80F	p	FZ (D) -32A	1.00	50	32	4	80X65	7.5	90
	v
40F	p	FZ-18A	1.00	10	18	4	40X32	1.5	70	Tipo de conexión del eje
	v
50F	p	FZ-28A	1.00	18	28	4	50X40	2.2	78
	v
50F	p	FZ-28B	1.35	18	28	4	50X40	4	78
	v
80F	p	FZ-30A	1.00	50	30	4	80X65	5.5	125
	v
80F	p	FZ-32B	1.00	50	32	4	80X65	7.5	125
	v

Productos principales

CPVC, UPVC, PVDF, PPH, FRPP Válvula de bola 、 Válvula de mariposa 、 Válvula de diafragma 、 Válvula de retención 、 Válvula de globo 、 Válvula inferior 、 Indicadores de nivel 、 Mirilla 、 Tubería 、 Accesorio de tubería 、 Bomba autocebante 、 Bomba centrífuga 、 Bomba de vacío de chorro de agua juegos completos 、 repuestos de bombas.

Localización:	porcelana
Tipo de negocio:	Fabricante, exportador
Marcas:
Certificado:
Modelo:
Condiciones de pago y entrega:
Cantidad mínima de pedido:
Precio:	Consulta
Detalles de empaque:
El tiempo de entrega:
Método de pago:
