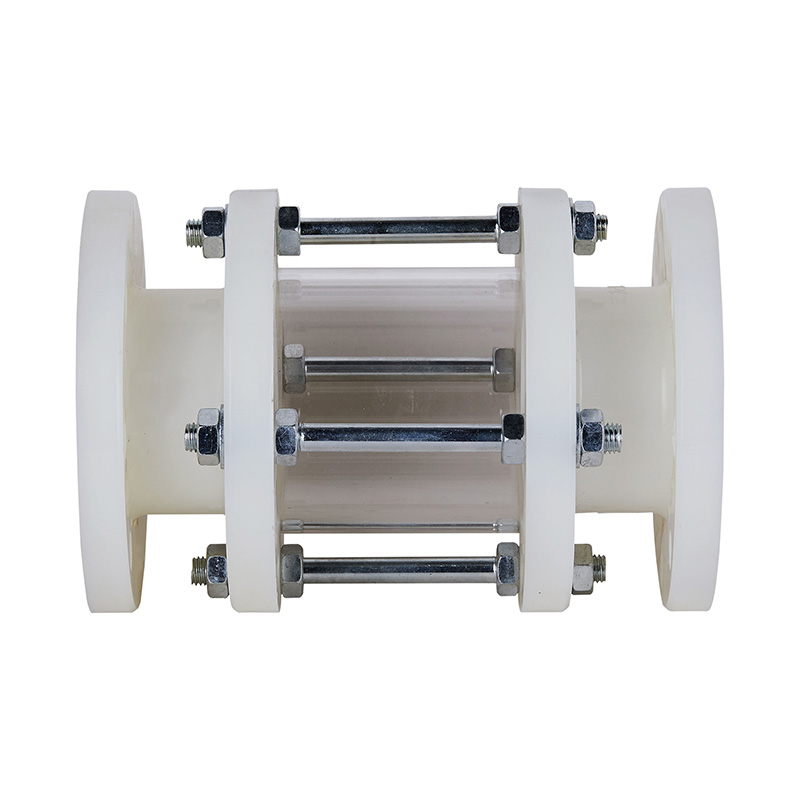

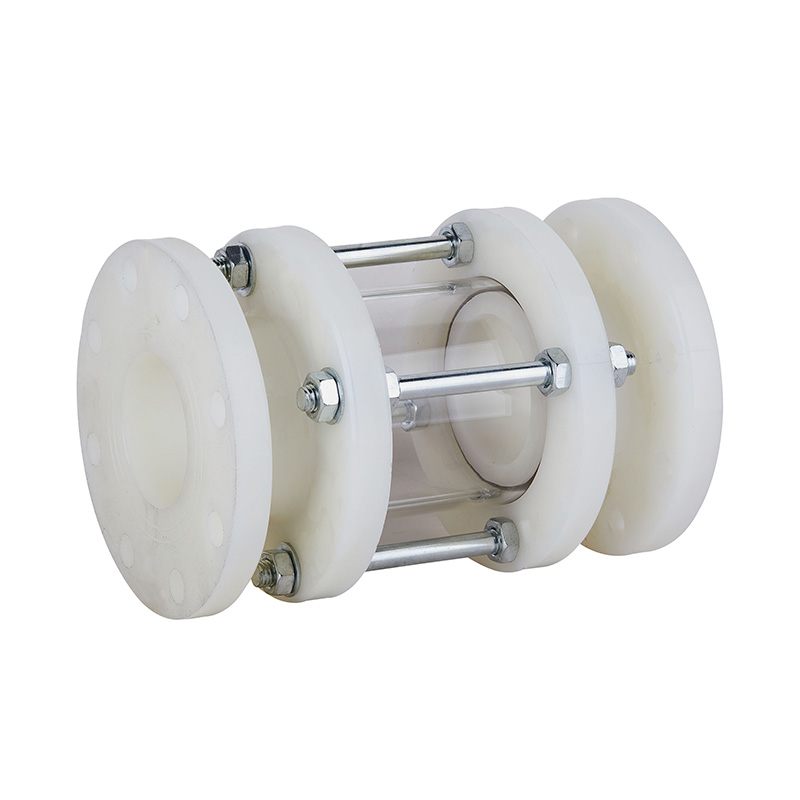

Mirilla de PVDF DN15-150

Mirilla de PVDF tipo tornillo

Mirilla de PVDF resistente al calor blanco Indicador de mirilla de nivel de líquido de plástico de alta temperatura tipo tornillo

Lugar de origen: Zhejiang, China

Nombre de la marca: KXPV

Nombre del producto: mirilla

Tamaño: DN25-200

Plazo de entrega: 7 días

MOQ: 1 pieza

Capacidad de suministro: 10000 piezas / piezas por mes

Material: PVDF

Color: Blanco

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Tabla de Materiales de las Piezas

    Dibujo Detallado del Montaje de la Mirilla

    No. Nombre Material
    1 Base FRPP, PVDF, CPVC, UPVC, PPH
    2 Tuercas hexagonales Acero
    3 Perno prisionero de doble punta Acero
    4 Lentes Vidrio
    5 Arandela EPDM, FPM
    6  Base FRPP, PVDF, CPVC, UPVC, PPH

    Lista de dimensiones

    DN (mm)

    D1

    D2

    		 L

    h

    n-Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    25 (1/2 ")

    115

    85

    100

    3.13

    238

    15

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4 ")

    150

    100

    100

    3.45

    230

    16

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2 ")

    150

    110

    105

    3.88

    230

    16

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2 ")

    165

    125

    120

    4.74

    233

    17

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2 ")

    195

    145

    140

    5.49

    277

    20

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3 ")

    195

    160

    150

    6

    277

    20

    8-Φ18

    4-Φ19

    4-Φ19

    100 (4 ")

    215

    180

    175

    7.5

    310

    21

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5 ")

    250

    210

    210

    8.5

    350

    26

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6 ")

    285

    240

    240

    9.51

    385

    27

    8-Φ23

    8-Φ23

    8-Φ22

    200 (8 ")

    340

    295

    290

    11.75

    400

    25

    8-Φ23

    12-Φ23

    8-Φ22
