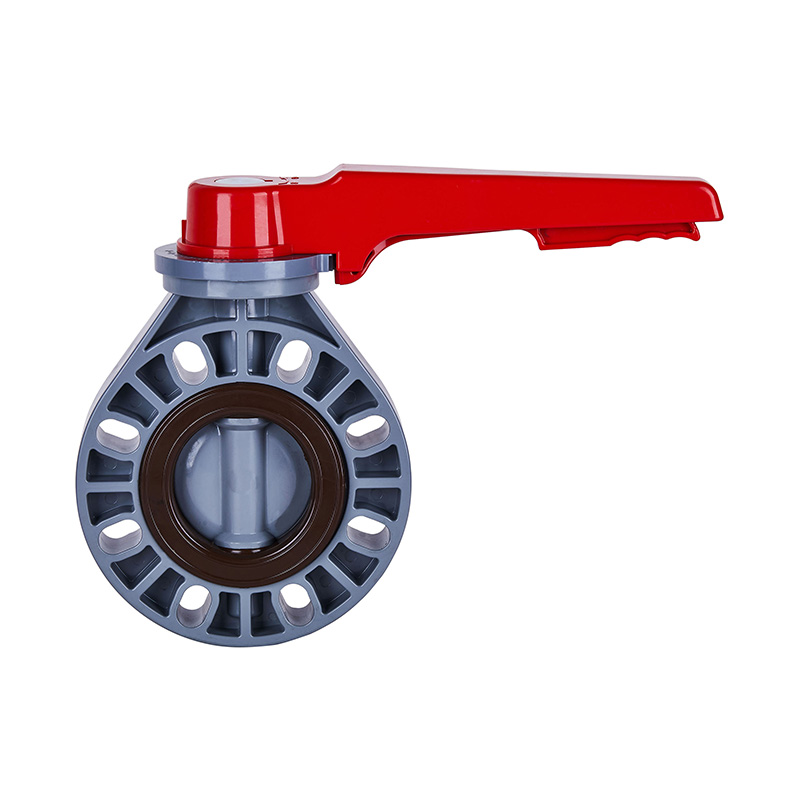

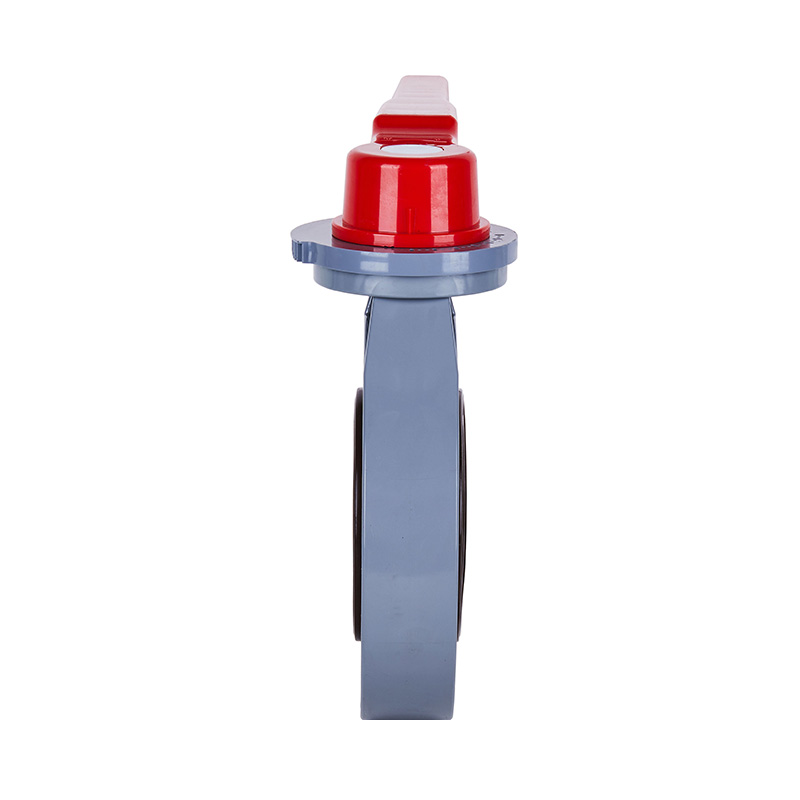

Válvula de mariposa con mango CPVC tipo B DN40-200

Válvula de mariposa con mango CPVC tipo B DN40-200

Nueva válvula de mariposa personalizada de CPVC tipo palanca manual de eje desnudo DN40-DN150, válvula de plástico con extremos de brida de 4 pulgadas estándar DIN JIS ANSI, gris, negro y rojo

Nombre de la marca: KXPV

Número de modelo: D71X-10V

Aplicación: General

Material: plástico

Color:Gris Negro Y Rojo

Temperatura del medio: temperatura alta, temperatura media

Presión: presión media

Energía:Manual

Medios:ácido

Tamaño del puerto: DN40-DN150

Estructura: mariposa

Material del cuerpo: CPVC

Conexión: Extremos de brida

Estándar: DIN3352 F4

Uso: Industria

Temperatura de trabajo: -10--70

Tiempo de entrega: 7 días

Cantidad mínima de pedido: 1 pieza

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Principales características estructurales

    1. La válvula es pequeña y liviana, fácil de desmontar y reparar y puede instalarse en cualquier posición.

    2. La estructura es simple y compacta, el par de operación es pequeño y la rotación de 90° se abre rápidamente.

    3. Las características del flujo tienden a ser rectas y el rendimiento del ajuste es bueno.

    tabla de materiales de piezas

    No.

    Nombre

    Material

    1

    Cabezal de mango

    Material de aleación

    2

    tuerca hexagonal

    Acero, acero inoxidable

    3

    rueda de mano

    Material de aleación

    4

    Provenir

    Acero, acero inoxidable

    5

    Primavera

    Acero

    6

    Ajustar la placa de posicionamiento

    Material de aleación

    7

    Alfiler

    Acero

    8

    varilla de localización

    Material de aleación

    9

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

    10

    Goma de sellado

    EPDM, FPM

    11

    Desct

    FRPP, PVDF, CPVC, UPVC, PPH

    Dibujo del detalle del conjunto de la válvula de mariposa de la manija

    Tabla de materiales de piezas

    NO.

    Nombre de las piezas

    Material

    Cant.

    1

    Manejar

    Material de aleación

    1

    2

    Varilla de localización

    Material de aleación

    1

    3

    Placa de posicionamiento

    Material de aleación

    1

    4

    Copa de nueces

    FRPP

    4

    5

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    6

    Desct

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    7

    Sello de goma

    EPDM, FPM

    1

    8

    Provenir

    Acero, acero inoxidable

    1

    9

    Alfiler

    acero

    1

    Lista de dimensiones

    DN

    D1

    D2

    D3

    T

    norte-Φ

    40

    148

    110

    41.5

    39

    4-Φ19

    50

    162

    125

    48.5

    43

    4-Φ19

    65

    180

    145

    63

    45

    4-Φ19

    80

    196

    160

    75.5

    45

    8-Φ19

    100

    225

    180

    95

    56.5

    8-Φ19

    125

    255

    210

    120

    65

    8-Φ23

    150

    285

    240

    143.5

    75

    8-Φ23

    200

    340

    295

    195

    85

    8-Φ23
