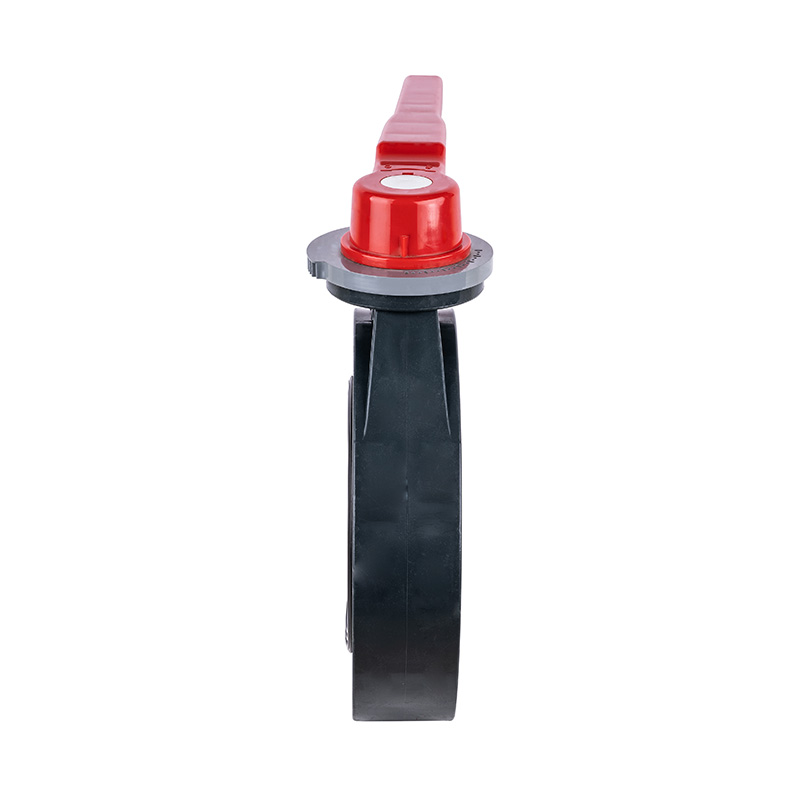

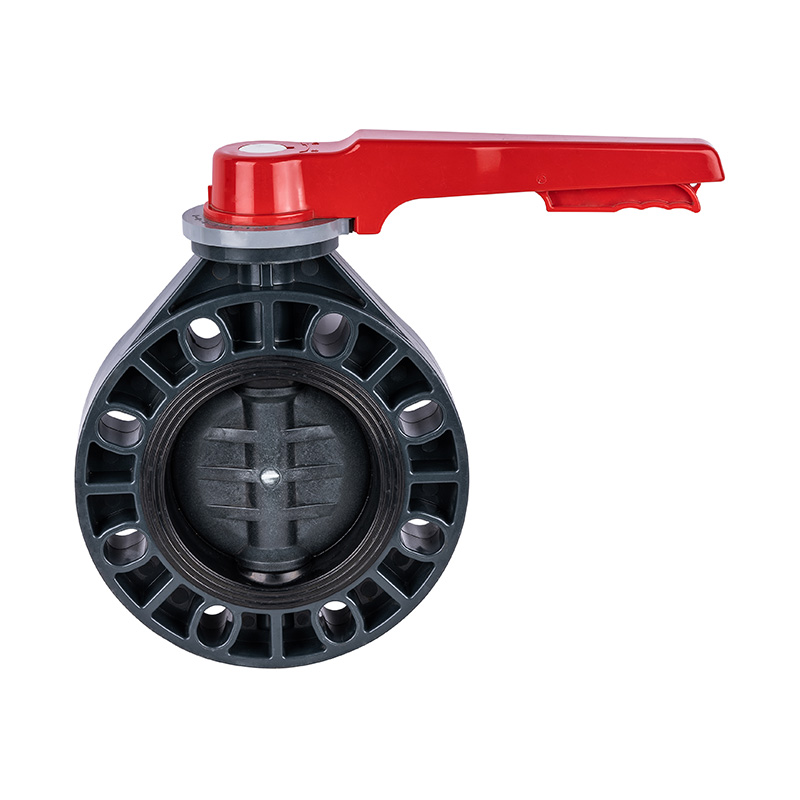

Válvula de mariposa con mango UPVC tipo B DN40-200

Válvula de mariposa con mango UPVC tipo B DN40-200

Nueva llegada válvula de mariposa tipo palanca manual UPVC DN40-DN150 válvula de plástico de sellado central sellada suave para uso Industrial

N.º de modelo:DN40-DN150

Modo de conducción: Manual

Forma de conexión: Oblea

Estructura: Sellado central

Forma del sello: fuerza sellada

Vástago de válvula: Normal

Presión de trabajo: Baja presión (Pn<1.6mpa)

Temperatura de trabajo: Temperatura normal (-40°C

Material de la superficie del sello: sellado suave

Aplicación: uso industrial, uso industrial de agua, uso doméstico

Tallo:Acero,Acero inoxidable

Marca registrada: KXPV

Especificación: DN40-DN150

Origen:Beilun Ningbo China

Código SA: 8481804090

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Principales características estructurales

    1. La válvula es pequeña y liviana, fácil de desmontar y reparar y puede instalarse en cualquier posición.

    2. La estructura es simple y compacta, el par de operación es pequeño y la rotación de 90° se abre rápidamente.

    3. Las características del flujo tienden a ser rectas y el rendimiento del ajuste es bueno.

    tabla de materiales de piezas

    No.

    Nombre

    Material

    1

    Cabezal de mango

    Material de aleación

    2

    tuerca hexagonal

    Acero, acero inoxidable

    3

    rueda de mano

    Material de aleación

    4

    Provenir

    Acero, acero inoxidable

    5

    Primavera

    Acero

    6

    Ajustar la placa de posicionamiento

    Material de aleación

    7

    Alfiler

    Acero

    8

    varilla de localización

    Material de aleación

    9

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

    10

    Goma de sellado

    EPDM, FPM

    11

    Desct

    FRPP, PVDF, CPVC, UPVC, PPH

    Dibujo del detalle del conjunto de la válvula de mariposa de la manija

    Tabla de materiales de piezas

    NO.

    Nombre de las piezas

    Material

    Cant.

    1

    Manejar

    Material de aleación

    1

    2

    Varilla de localización

    Material de aleación

    1

    3

    Placa de posicionamiento

    Material de aleación

    1

    4

    Copa de nueces

    FRPP

    4

    5

    Cuerpo

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    6

    Desct

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    7

    Sello de goma

    EPDM, FPM

    1

    8

    Provenir

    Acero, acero inoxidable

    1

    9

    Alfiler

    acero

    1

    Lista de dimensiones

    DN

    D1

    D2

    D3

    T

    norte-Φ

    40

    148

    110

    41.5

    39

    4-Φ19

    50

    162

    125

    48.5

    43

    4-Φ19

    65

    180

    145

    63

    45

    4-Φ19

    80

    196

    160

    75.5

    45

    8-Φ19

    100

    225

    180

    95

    56.5

    8-Φ19

    125

    255

    210

    120

    65

    8-Φ23

    150

    285

    240

    143.5

    75

    8-Φ23

    200

    340

    295

    195

    85

    8-Φ23
