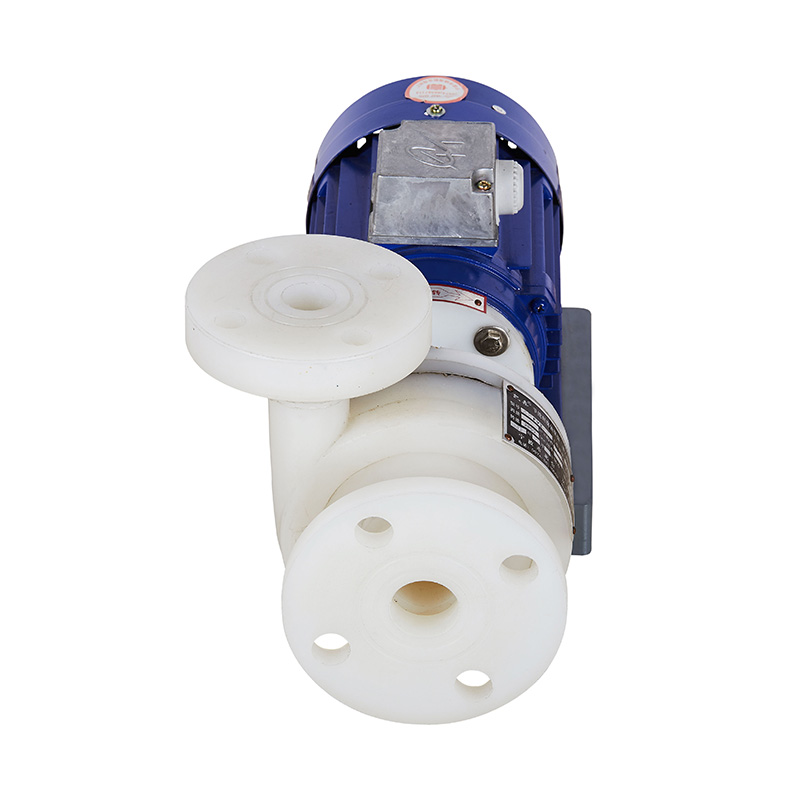

FV Bomba centrífuga acoplada por eje Norma GB

Nuestra fábrica se especializa en la fabricación de bombas centrífugas y autocebantes totalmente plásticas resistentes a la corrosión en dos materiales — PVDF y FRPP — en cuatro series (FV, FP, FVZ, FPZ).  Las bombas de PVDF son adecuadas para manipular ácidos fuertes, oxidantes potentes, halógenos, hidrocarburos aromáticos, compuestos alifáticos y disolventes clorados, con un rango de temperatura de funcionamiento de -40°C a 140°C.  Las bombas FRPP son ideales para álcalis fuertes, así como para ácidos, bases, sales y sus derivados en general, con un rango de temperatura de funcionamiento de -40°C a 90°C.  Las bombas suelen ser accionadas por motores tipo Y de bajo consumo energético. Se pueden proporcionar motores a prueba de explosiones bajo petición.
Si los usuarios tienen requisitos especiales con respecto al caudal, el cabezal, la velocidad o la Potencia, nuestra fábrica ofrece soporte técnico para ofrecer soluciones personalizadas.

Lista de límites de temperatura de la aplicación
Material Temperatura media℃ Material Temperatura media℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃
Mantenimiento de la instalación

1. Después del transporte de larga distancia hasta el sitio de producción, la bomba debe desempaquetarse e inspeccionarse antes de la instalación para garantizar que todos los componentes de la bomba estén intactos. Cualquier sujetador suelto debe volver a apretarse. Verifique la concentricidad del eje de la bomba y del eje del motor y corrija cualquier holgura.

2. El cuerpo de la bomba está completamente moldeado por inyección a partir de resina PVDF o FRPP. La tubería de salida debe tener un soporte o colgador, y la brida no debe depender únicamente de la presión para soportar la presión y evitar deformaciones y daños. Se debe minimizar la pérdida de agua en las tuberías de entrada y no se deben utilizar más de dos codos de 90°. Las bombas centrífugas FP y FV deben tener una válvula de pie instalada en la parte delantera del tubo de succión para garantizar que el cuerpo de la bomba se llene de líquido antes de arrancar. Se debe instalar un filtro en la entrada del tubo de succión o de la válvula de pie para evitar que entren residuos en el cuerpo de la bomba y garantizar un funcionamiento adecuado.

3. Los pernos en los puntos de conexión del cuerpo de la bomba deben apretarse uniformemente y las conexiones de las tuberías de entrada y salida deben ser herméticas y a prueba de fugas. De lo contrario, la extracción al vacío se verá afectada, es posible que no se extraiga líquido o que el flujo o el cabezal sean insuficientes.

Bomba autocebante

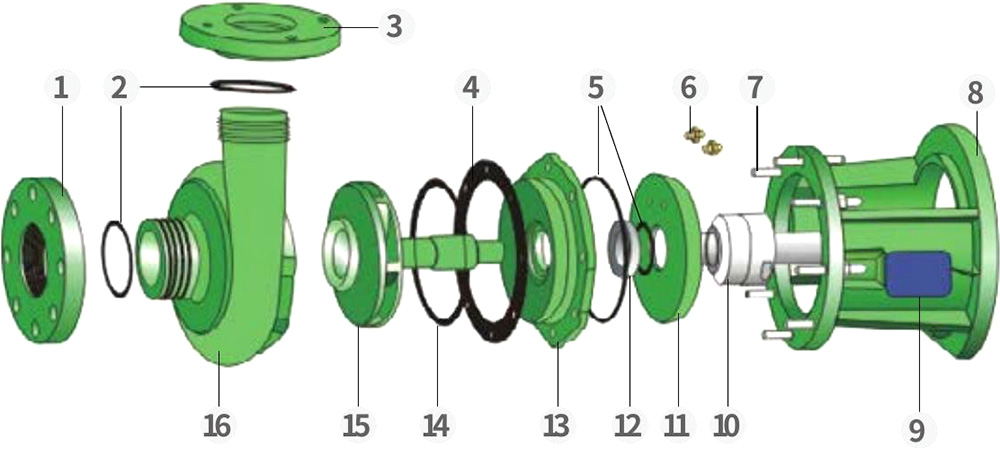

Dibujo detallado del conjunto de bomba centrífuga de tipo conexión directa

Tabla de materiales de piezas

No. Nombre Material
1 Brida de entrada FRPP,PVDF
2 Anillo de sellado EPDM,FPM
3 Cuerpo de la bomba FRPP,PVDF
4 Película de sellado EPDM,FPM
5 Anillo de sellado EPDM,FPM
6 Tapa de agua de refrigeración Acero
7 Tachuela de doble cabeza Acero,StainlessSteel
8 Soporte FRPP
9 Placa de fecha Aluminio
10 El sello mecánico se mueve Sic
11 Enfría la tapa FRPP,PVDF
12 Enlace estático de sellado mecánico Sic
13 Cubierta FRPP,PVDF
14 Anillo de sellado EPDM,FPM
15 Eje del impulsor FRPP/Acero Acero PVDF
16 Cuerpo de la bomba centrífuga FRPP,PVDF



Bomba autocebante

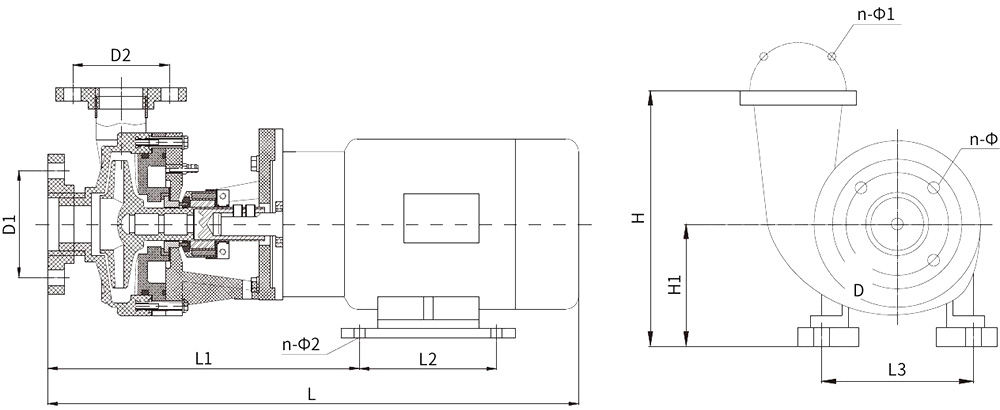

Unidad de lista de dimensiones:mm

Tipo /Dimensión

Lista de dimensiones

Brida de entrada

Cuerpo de la bomba

L

L1

L2

L3

H

H1

n-Φ2

D1

n-Φ

D2

4—Φ2

25F

p (D)-8

400

190

145

110

210

100

4-12

25

Contracción

25

Contracción

v

32F

p (D)-11

400

190

145

110

210

100

4-12

32

Contracción

25

Contracción

v

40 °F

p (D)-18

500

260

145

140

270

130

4-12

110

8-18

100

4-18

v

50F

p (D)-20

515

255

145

140

280

120

4-12

125

8-18

110

4-18

v

65F

p (D)-25

650

390

140

190

300

120

4-12

145

8-18

125

4-18

v

80 °F

p (D)-30

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

80 °F

p (D)-32

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

100F

p (D)-20

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v

100F

p (D)-32

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v
