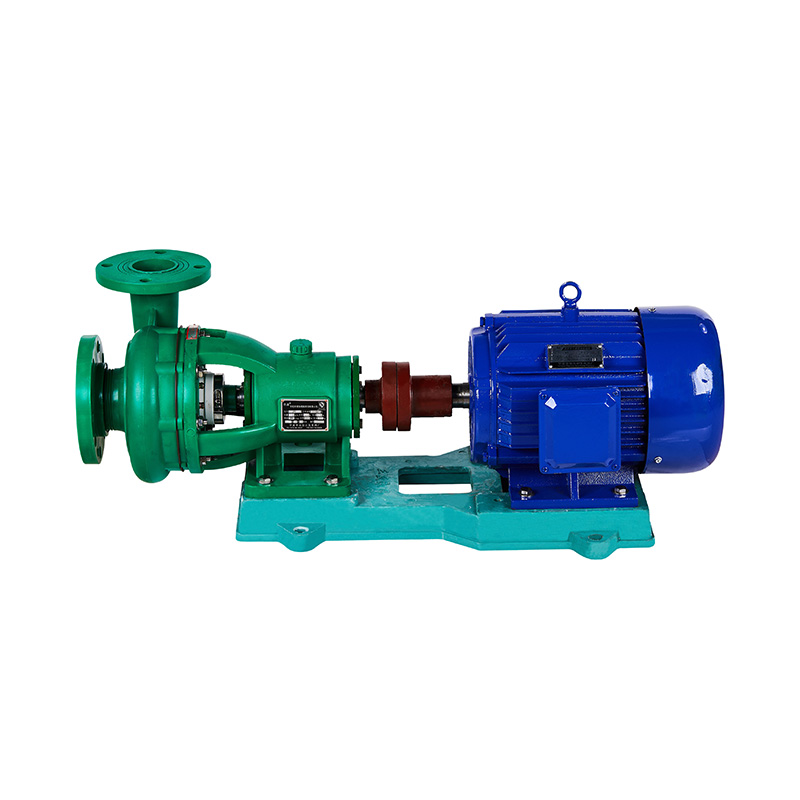

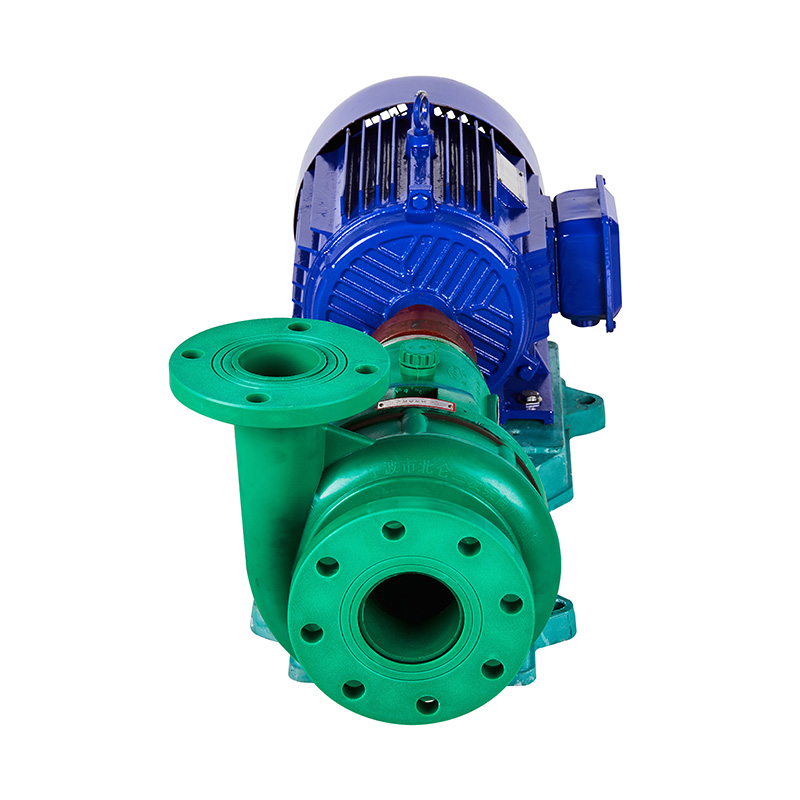

Bomba centrífuga de acoplamiento de eje de FP

Bomba centrífuga resistente a la corrosión química Precio competitivo Bomba centrífuga de plástico resistente a la corrosión industrial serie FP (tipo de conexión directa)

Nombre de la marca: KXPV

Lugar de origen: Zhejiang, China

Presión: alta presión

Estructura: Bomba centrífuga de tipo directo

Nombre del producto: bomba centrífuga

Tipo: Directo

Tamaño: 25FP-8D (0.55KW) --- 100FP-32D (15kw)

Plazo de entrega: 7 días

MOQ: 1 pieza

Poder: Eléctrico

Uso: Industria

Aplicación: Químico

Capacidad de suministro: 10000 piezas / piezas por mes

Material: RPP

Color: verde

Especificación de bombas de PVDF y FRPP

Nuestra fábrica se especializa en la producción de cuatro series (FV, FP, FVZ, FPZ) de las cuatro series (FV, FP, FVZ, FPZ) de bombas centrífugas PVDF y FRPP y la bomba autocebante. La bomba PVDF es adecuada para ácido fuerte, oxidante fuerte, halógeno, hidrocarburos aromáticos, medios químicos como grasas, disolventes clorados, temperatura práctica de -40 ° C a 140 ° C. La bomba FRPP es adecuada
para sales alcalinas, ácidas y alcalinas fuertes y sus derivados comúnmente.Para motor de ahorro de energía de tipo Y general de accionamiento de bomba secundaria, y su temperatura de funcionamiento es de -40 ° C - 90 ° C.El motor a prueba de explosión solo se suministra con la solicitud correspondiente. Con requisitos especiales de flujo, elevación, velocidad de rotación y potencia, nuestra fábrica puede proporcionar servicio técnico para cumplir con los requisitos del cliente.

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Especificación de bombas de PVDF y FRPP

    Nuestra fábrica se especializa en la producción de cuatro series (FV, FP, FVZ, FPZ) de las cuatro series (FV, FP, FVZ, FPZ) de bombas centrífugas de PVDF y FRPP y la bomba autocebante. La bomba de PVDF es adecuada para ácido fuerte, oxidante fuerte, halógeno, hidrocarburos aromáticos, medios químicos como grasas, disolventes clorados, temperatura práctica de -40 ° C a 140 ° C. La bomba FRPP es adecuada para sales alcalinas, ácidas y alcalinas fuertes y sus derivados comúnmente.Para motor de ahorro de energía tipo Y general de accionamiento de bomba secundaria, y su temperatura de funcionamiento es de -40 ° C a 90 ° C.El motor a prueba de explosiones solo se suministra con según requisición Con requisitos especiales de flujo, elevación, velocidad de rotación y potencia, nuestra fábrica puede proporcionar servicio técnico para cumplir con los requisitos del cliente

    TIPO DE BOMBA

    Gráfico de flujo de bomba centrífuga / bomba autocebante

    Instalación / Mantenimiento

    1.Después del transporte de larga distancia, la bomba debe revisarse antes de la instalación, si las partes de la máquina de la bomba están intactas, los sujetadores están sueltos y deben volver a apretarse para verificar la concentricidad del eje del eje de la bomba y el eje del motor . Si hay algo suelto, debe corregirse. La bomba debe revisarse antes de la instalación, especialmente para las piezas de repuesto; La conexión del eje y las cerraduras deben ajustarse firmemente en la posición correcta.
    2.El cuerpo de la bomba es todo moldeado por inyección de resina de PVDF y FRPP, por lo que las tuberías de entrada y salida deben tener una estructura de soporte o suspensión, no deben estar soportadas solo por las bridas de unión. La tubería de entrada no debe tener más de 2 piezas de codo de 90 °. La bomba centrífuga tipo FP, FV se instalará en el extremo delantero del tubo de succión para asegurar que la bomba esté llena de líquido antes de arrancar la bomba. La boquilla de succión o la válvula inferior se instalarán con un colador o un colador. debe instalarse en la entrada para evitar que los artículos diversos sean absorbidos por la bomba y garantizar que la bomba pueda funcionar correctamente.
    3.Todas las conexiones deben estar firmes y sin fugas de aire; de ​​lo contrario, la bomba no funcionará correctamente y dará el flujo y la elevación diseñados.

    Bomba centrífuga

    Tipo de conexión del eje Dibujo de detalle del conjunto de bomba centrífuga

    Tabla de materiales de piezas

    No.

    Nombre

    Material

    1

    Anillo

    EPDM, FPM

    2

    Cuerpo de bomba

    FRPP, PVDF

    3

    Anillo

    EPDM, FPM

    4

    Anillo

    EPDM, FPM

    5

    Cubierta de agua refrigerante

    Acero

    6

    Perno prisionero de doble cabeza

    Acero, acero inoxidable

    7

    Tapón del orificio de aceite

    FRPP

    8

    Eje portador

    Acero

    9

    Acoplamiento

    Hierro fundido

    10

    Placa de fecha

    Aluminio

    11

    Suppot

    FRPP / Hierro fundido PVDF / Hierro fundido

    12

    El sello mecánico se mueve

    Sic

    13

    Enfríe la tapa

    FRPP

    14

    Enlace estático del sello mecánico

    Sic

    15

    Cubrir

    FRPP, PVDF

    16

    Película de sellado

    EPDM, FPM

    17

    Impulso

    FRPP / Acero PVDF Acero

    18

    Cuerpo de bomba

    FRPP, PVDF

    19

    Cuerpo de bomba

    FRPP, PVDF

    Bomba centrífuga Fpv

    LISTA DE DIMENSIONES UNIDAD: mm

    Escribe/
    Dimensión


    Tamaño instalado


    Brida de entrada


    Cuerpo de bomba

    L

    L1

    L2

    B1

    B2

    H

    H1

    4-Φ

    D1

    n-Φ2

    D2

    n-Φ1

    40F

    		 p (D) -25

    830

    		 185

    415

    245

    340

    310

    170

    4-16

    110

    4-18

    100

    4-18
    v

    50F

    		 p (D) -28

    840

    300

    430

    250

    340

    322

    170

    4-16

    125

    4-18

    110

    4-18
    v

    65F

    		 p (D) -26

    850

    295

    430

    250

    		 340

    345

    182

    4-16

    145

    4-18

    125

    4-18
    v

    80F

    		 p (D) -30

    960

    330

    430

    250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18
    v

    80F

    		 p (D) -32

    960

    330

    		 430 250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18
    v

    100F

    		 p (D) -20

    1140

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18
    v

    100F

    		 p (D) -32 1200

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18
    v
