Bomba centrífuga tipo eje FV

Bomba centrífuga tipo eje FV

Bomba centrífuga de plástico resistente a la corrosión, tipo FV, de conexión directa, resistente a la corrosión

Nombre de la marca: KXPV

Lugar de origen: Zhejiang, China

Aplicación: tratamiento de aguas residuales, química

Presión: personalizado, alta presión

Estructura: Bomba centrífuga de tipo directo

Tamaño de salida: personalizado

Energía: eléctrica

Nombre del producto: bomba centrífuga

Tipo: Directo

Tamaño:25FV-8D(0.55KW)--- 100FV-32D(15kw)

Tiempo de entrega: 7 días

Cantidad mínima de pedido: 1 pieza

Uso: Industria

Capacidad de suministro: 10000 piezas/piezas por mes

Especificación de bombas PVDF y FRPP

Nuestra fábrica se especializa en la producción de cuatro series (FV, FP, FVZ, FPZ) de las cuatro series (FV, FP, FVZ, FPZ) de bombas centrífugas de PVDF y FRPP y de la bomba autocebante. La bomba de PVDF es adecuada para Ácido fuerte, oxidante fuerte, halógeno, hidrocarburos aromáticos, medios químicos como grasas, disolventes clorados, temperatura práctica de -40°C a 140°C. La bomba FRPP es adecuada
para álcalis fuertes, ácidos y sales alcalinas y sus derivados comúnmente. Para accionamiento de bomba secundaria, motor general de ahorro de energía tipo Y, y su temperatura de funcionamiento es de -40 °C a 90 °C. El motor a prueba de explosiones solo se suministra con los requisitos correspondientes. Con requisitos especiales de flujo, elevación, velocidad de rotación y potencia, nuestra fábrica puede brindar servicio técnico para cumplir con los requisitos del cliente.

0086 180 6712 3173 Contáctenos
  • Descripción
  • información adicional
  • Espagagagagagagagecificación de bombas PVDF y FRPP

    Nuestra fábrica se especializa en la producción de cuatro series (FV, FP, FVZ, FPZ) de las cuatro series (FV, FP, FVZ, FPZ) de bombas centrífugas de PVDF y FRPP y de la bomba autocebante. la bomba de PVDF es adecuada para Ácido fuerte, oxidante fuerte, halógeno, hidrocarburos aromáticos, medios químicos como grasas, disolventes clorados, temperatura práctica de -40 °C a 140 °C. La bomba FRPP es adecuada para álcalis fuertes, ácidos y sales alcalinas y sus derivados comúnmente. Para el accionamiento de bomba secundaria, motor general de ahorro de energía tipo Y, y su temperatura de funcionamiento es de -40 ° C - 90 ° C. El motor a prueba de explosiones solo se suministra con la solicitud correspondiente. Con requisitos especiales de flujo, elevación, velocidad de rotación y potencia, nuestra fábrica puede proporcionar servicio técnico para cumplir con los requisitos del cliente.

    TIPO DE BOMBA

    Gráfico de flujo de bomba centrífuga/bomba autocebante

    Mantenimiento de la instalación

    1. Después del transporte a larga distancia, se debe verificar la bomba antes de la instalación, si las piezas de la máquina de la bomba están intactas, si los sujetadores están flojos y se deben volver a apretar para verificar la concentricidad del eje de la bomba y el eje del motor. . Si hay algo suelto, se debe corregir. Se debe revisar la bomba antes de la instalación, especialmente para las piezas de repuesto; La conexión del eje y las cerraduras deben ajustarse firmemente en la posición correcta.
    2.El cuerpo de la bomba es todo moldeado por inyección de resina de PVDF y FRPP, por lo que las tuberías de entrada y salida deben tener una estructura de soporte o suspensión, no deben estar soportadas solo por las bridas de las juntas. La tubería de entrada no debe tener más de 2 codos de 90°. La bomba centrífuga tipo FP, FV se instalará en el extremo frontal del tubo de succión para garantizar que la bomba esté llena de líquido antes de arrancarla. La boquilla de succión o la válvula inferior se instalarán con un filtro, o se instalará un filtro. Se debe instalar en la entrada para evitar que la bomba succione artículos diversos y garantizar que la bomba pueda funcionar correctamente.
    3.Todas las conexiones deben estar apretadas y sin fugas de aire; de ​​lo contrario, la bomba no funcionará correctamente y no proporcionará el flujo y la elevación diseñados.

    Bomba centrífuga

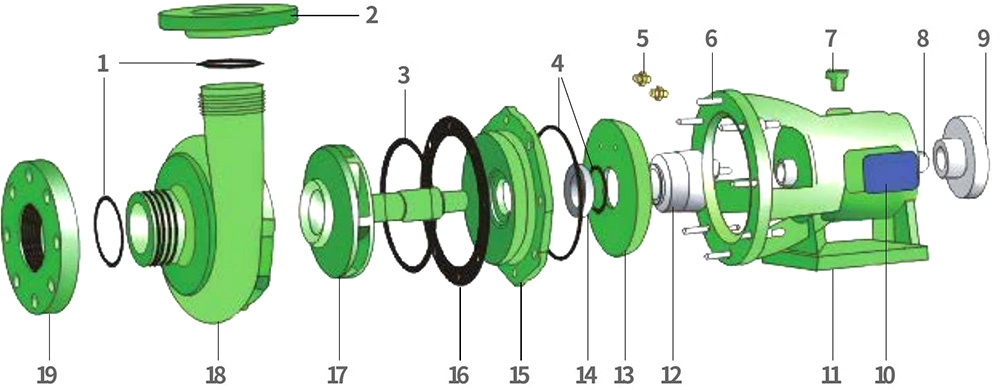

    Dibujo detallado del conjunto de bomba centrífuga tipo conexión de eje

    Tabla de materiales de piezas

    No.

    Nombre

    Material

    1

    Anillo

    EPDM, FPM

    2

    Cuerpo de bomba

    FRPP,PVDF

    3

    Anillo

    EPDM, FPM

    4

    Anillo

    EPDM, FPM

    5

    Tapa de agua de refrigeración

    Acero

    6

    Perno de doble cabeza

    Acero, Acero inoxidable

    7

    Tapón del orificio de aceite

    FRPP

    8

    Eje de transporte

    Acero

    9

    Enganche

    hierro fundido

    10

    Placa de fecha

    Aluminio

    11

    apoyo

    FRPP/hierro fundido PVDF/hierro fundido

    12

    El sello mecánico se mueve

    Sic

    13

    Enfría la tapa

    FRPP

    14

    Enlace estático del sello mecánico

    Sic

    15

    Cubrir

    FRPP,PVDF

    16

    Película de sellado

    EPDM, FPM

    17

    Impulso

    FRPP/  Acero PVDF  Acero

    18

    Cuerpo de bomba

    FRPP,PVDF

    19

    Cuerpo de bomba

    FRPP,PVDF

    Bomba centrífuga FPV

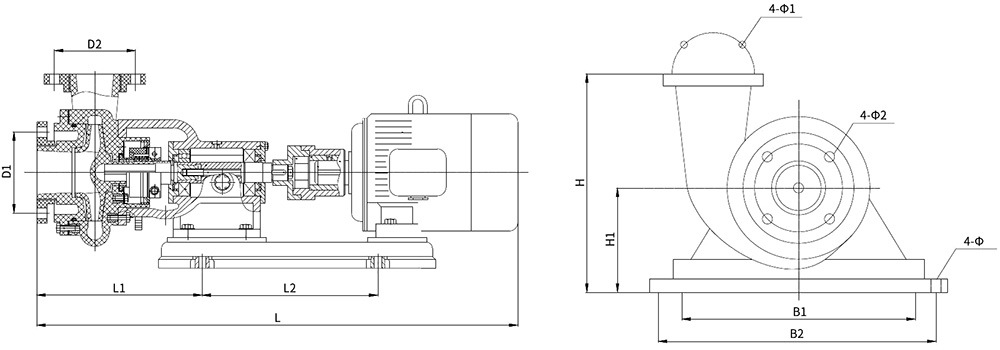

    LISTA DE DIMENSIONES                                                   UNIDAD: mm

    Tipo/
    Dimensión


    Tamaño instalado


    Brida de entrada


    Cuerpo de bomba

    L

    L1

    L2

    B1

    B2

    H

    H1

    4-Φ

    D1

    n-Φ2

    D2

    n-Φ1

    40F

    		p (D)-25

    830

    		185

    415

    245

    340

    310

    170

    4-16

    110

    4-18

    100

    4-18

    v

    50F

    		p (D)-28

    840

    300

    430

    250

    340

    322

    170

    4-16

    125

    4-18

    110

    4-18

    v

    65F

    		p (D)-26

    850

    295

    430

    250

    		340

    345

    182

    4-16

    145

    4-18

    125

    4-18

    v

    80F

    		p (D)-30

    960

    330

    430

    250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    v

    80F

    		p (D)-32

    960

    330

    		430 250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    v

    100F

    		p (D)-20

    1140

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    v

    100F

    		p (D)-32 1200

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    v
